Automat schodowy z funkcją sygnalizacji wyłączenia oświetlenia i przeciwblokady AS-222T 230V/16A DIN | AS-222T F&F

Opis i Kluczowe Cechy

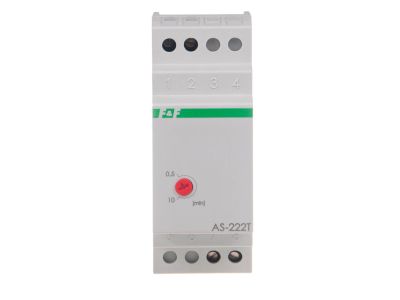

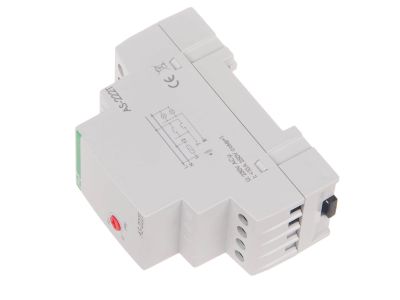

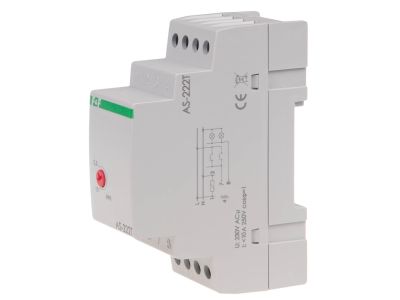

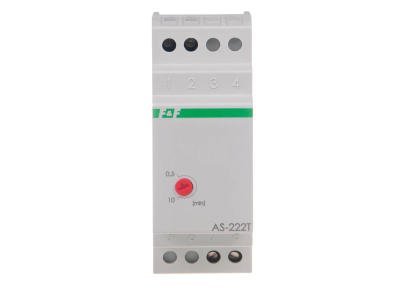

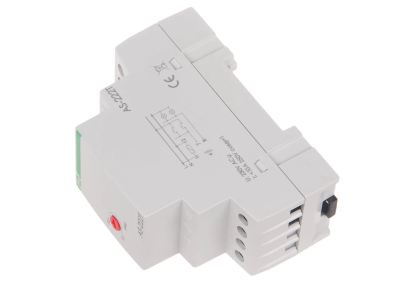

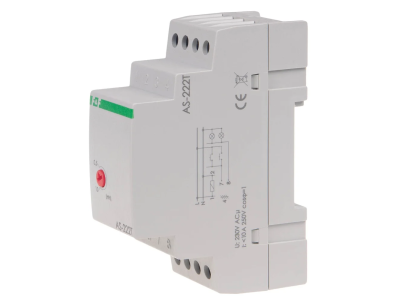

Automat schodowy AS-222T to zaawansowane urządzenie do automatycznego wyłączania oświetlenia po regulowanym czasie, wyposażone w funkcję sygnalizacji wyłączenia oraz przeciwblokady. Zasilany napięciem 230 V AC, z maksymalnym prądem obciążenia 10 A (kategoria AC-1) i szerokością 2 modułów (35 mm), zapewnia bezpieczne i energooszczędne sterowanie oświetleniem w ciągach komunikacyjnych.

• Napięcie zasilania 230 V AC: Bezpośrednie zasilanie z sieci domowej – łatwa integracja bez dodatkowych zasilaczy.
• Maksymalny prąd obciążenia AC-1 10 A: Umożliwia sterowanie odbiornikami o znacznym obciążeniu, np. kilkoma oprawami oświetleniowymi jednocześnie, bez ryzyka przegrzania styków.
• Regulowane opóźnienie wyłączenia 0,5–10 min: Możliwość dostosowania czasu świecenia do konkretnych potrzeb – krótki czas przy schodach, dłuższy w korytarzach.
• Funkcja przeciwblokady: Zapobiega ponownemu załączeniu oświetlenia bezpośrednio po wyłączeniu, chroniąc styk i źródło światła przed uszkodzeniem.
• Sygnalizacja wyłączenia z podtrzymaniem (30 s ze zredukowaną jasnością): Użytkownik otrzymuje wizualne ostrzeżenie o zbliżającym się wyłączeniu, co zwiększa komfort i bezpieczeństwo.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi (standard DIN). Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do instalacji w budynkach zgodnie z przepisami prawa budowlanego.

Zastosowanie

Automat schodowy AS-222T znajduje zastosowanie wszędzie tam, gdzie potrzebne jest automatyczne wyłączanie oświetlenia po określonym czasie, szczególnie w miejscach o ograniczonym pobycie osób.

• Sterowanie oświetleniem klatek schodowych, korytarzy, holów i przejść – automatyczny czas wyłączenia zapobiega niepotrzebnemu świeceniu.
• Oświetlenie w piwnicach, garażach, pomieszczeniach gospodarczych – po opuszczeniu pomieszczenia światło wyłączy się samoczynnie.
• Oświetlenie w pomieszczeniach socjalnych, szatniach – czas świecenia ustawiany indywidualnie.
• Współpraca z wyłącznikami impulsowymi (dzwonkowymi) bez podświetlenia – możliwość sterowania z wielu punktów.

Wskazówki Montażowe

Montaż i podłączenie automatu schodowego AS-222T może być wykonane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac bezwzględnie należy odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (maks. 4 mm² dla zacisków śrubowych). Moment dokręcający zacisków wynosi 0,5 Nm – należy go przestrzegać, aby zapewnić prawidłowe połączenie. Nie stosować przycisków podświetlanych – automat nie jest przystosowany do takiej współpracy.

FAQ

• Czy automat schodowy AS-222T współpracuje z przyciskami podświetlanymi? Nie, producent wyraźnie wskazuje brak współpracy z przyciskami podświetlanymi. Stosowanie takich przycisków może powodować fałszywe załączanie lub uszkodzenie automatu.
• Jaki jest stopień ochrony automatu? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcami i przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie jest przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Jaki jest tryb pracy styku wyjściowego? Czy styk jest separowany galwanicznie? Styk wyjściowy jest zwierny (1×NO), ale nie jest separowany galwanicznie (brak separacji). Oznacza to, że wyjście nie jest odizolowane od zasilania – należy zachować ostrożność przy podłączaniu odbiorników.
