Automat schodowy ASO-24 z przyłączem kablowym 24V/10A | ASO-24 F&F

Opis i Kluczowe Cechy

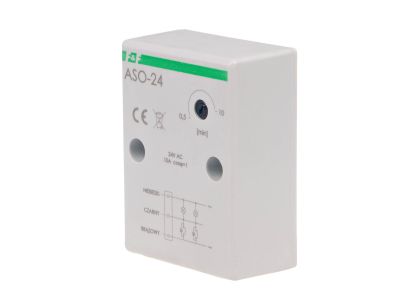

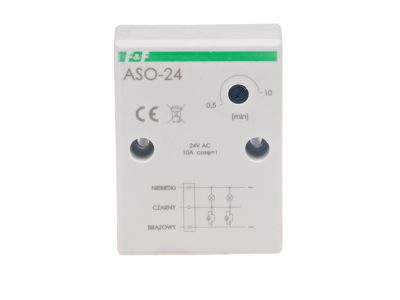

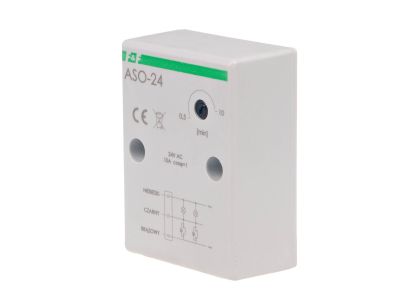

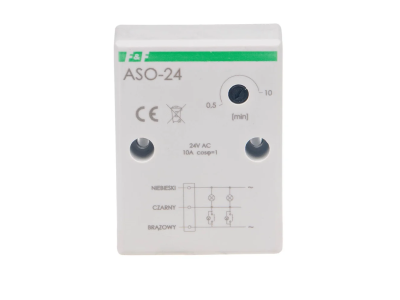

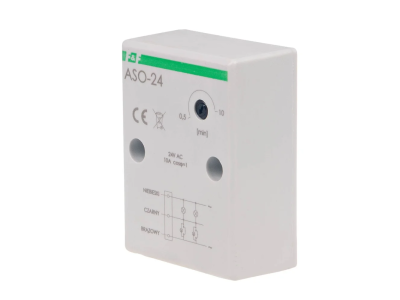

Automat schodowy ASO-24 marki F&F to profesjonalne urządzenie sterujące, zaprojektowane z myślą o efektywnym zarządzaniu oświetleniem w ciągach komunikacyjnych. Urządzenie pracuje na bezpiecznym napięciu 24 V AC/DC, co czyni je idealnym rozwiązaniem do instalacji niskonapięciowych, gdzie wymagany jest wysoki poziom bezpieczeństwa. Sercem urządzenia jest niezawodny przekaźnik o konfiguracji styków 1 × NO (zwierny), zdolny do przełączania prądu o natężeniu do 10 A w kategorii obciążenia AC-1. Pozwala to na bezpośrednie sterowanie znaczną mocą oświetlenia LED lub tradycyjnego bez konieczności stosowania dodatkowych styczników.

• Regulacja czasu: Płynna nastawa opóźnienia wyłączenia w szerokim zakresie od 30 sekund (0,5 min) do 10 minut.
• Wysoka sprawność: Bardzo niski pobór mocy na poziomie zaledwie 0,56 W minimalizuje koszty eksploatacji systemu.

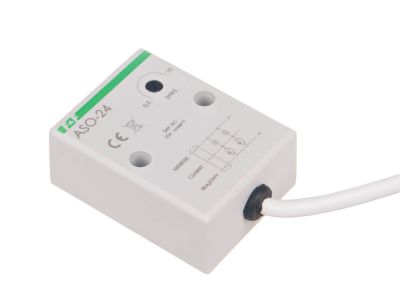

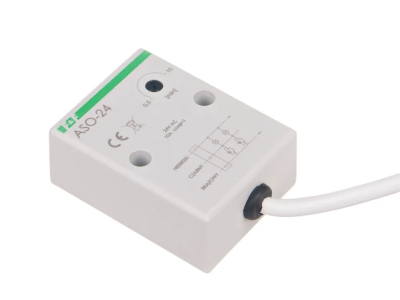

• Gotowość do pracy: Fabrycznie wyprowadzone przyłącze kablowe typu OMY 3×0,75 mm² o długości 0,45 m znacząco przyspiesza proces instalacji.
• Odporność środowiskowa: Szeroki zakres temperatury pracy od -25°C do +50°C gwarantuje niezawodność w nieogrzewanych klatkach schodowych i halach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej i sterowniczej. Stopień ochrony IP40 zapewnia zabezpieczenie przed wnikaniem ciał obcych o średnicy powyżej 1 mm, co jest standardem dla urządzeń montowanych natynkowo wewnątrz budynków. Zastosowanie izolacji klasy II oraz precyzyjnych komponentów elektronicznych gwarantuje długowieczność i stabilność parametrów czasowych, co jest kluczowe dla certyfikacji systemów automatyki budynkowej.

Zastosowanie

Automat ASO-24 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Jest dedykowany do sterowania oświetleniem na klatkach schodowych, korytarzach biurowych, w piwnicach oraz garażach podziemnych, gdzie zasilanie 24 V jest wymagane ze względów bezpieczeństwa lub wynika ze specyfiki sieci (np. systemy zasilania awaryjnego). Dzięki kompaktowym wymiarom (51×67×26 mm) urządzenie może być montowane bezpośrednio na ścianie lub w puszkach instalacyjnych, zapewniając dyskretną i skuteczną kontrolę nad zużyciem energii elektrycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka przy odłączonym napięciu zasilania. Automat ASO-24 przeznaczony jest do montażu natynkowego. Należy zwrócić uwagę na odpowiednie podłączenie przewodów zintegrowanego kabla OMY 3×0,75 mm² zgodnie ze schematem ideowym. Ze względu na brak współpracy z przyciskami podświetlanymi, należy stosować standardowe przyciski dzwonkowe (monostabilne). Po zamontowaniu należy dokonać kalibracji czasu podtrzymania za pomocą potencjometru, dopasowując go do długości drogi ewakuacyjnej lub ciągu komunikacyjnego.

FAQ

• Czy automat ASO-24 współpracuje z oświetleniem LED? Tak, przekaźnik o obciążalności 10 A (AC-1) pozwala na sterowanie nowoczesnymi źródłami światła LED, o ile ich prąd rozruchowy nie przekracza parametrów znamionowych styku.
• Czy urządzenie posiada funkcję przeciwblokady? Model ASO-24 nie posiada funkcji przeciwblokady, co oznacza, że zablokowanie przycisku sterującego w pozycji wciśniętej spowoduje ciągłe świecenie lamp.
• Jakie jest napięcie sterujące? Urządzenie jest uniwersalne pod względem rodzaju prądu i pracuje przy napięciu 24 V zarówno AC (prąd zmienny), jak i DC (prąd stały).
• Czy mogę zamontować automat na zewnątrz? Stopień ochrony IP40 sugeruje montaż wewnątrz budynków. W przypadku montażu zewnętrznego wymagana jest dodatkowa obudowa o wyższym stopniu ochrony (np. IP65).
