Automat schodowy ASO-202 230V/16A z zaciskami śrubowymi i funkcją przeciwblokady | ASO-202 F&F

Opis i Kluczowe Cechy

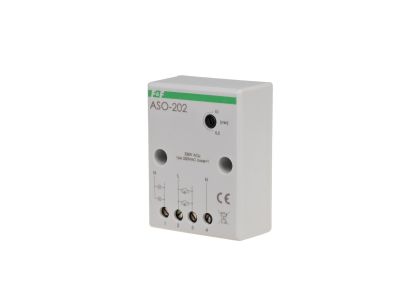

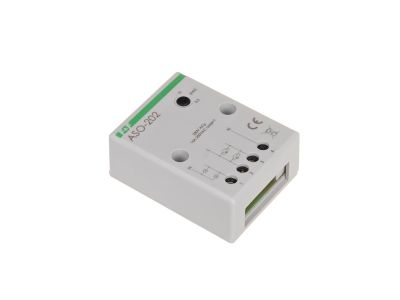

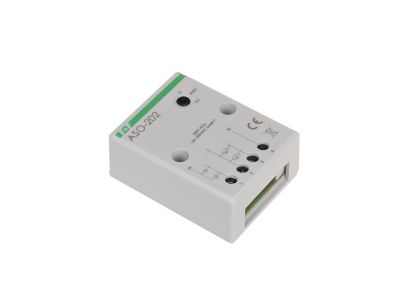

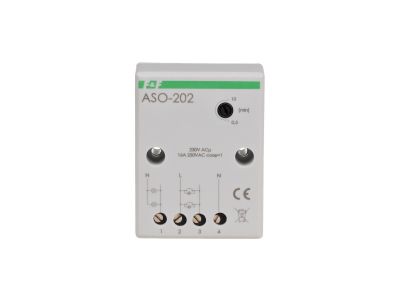

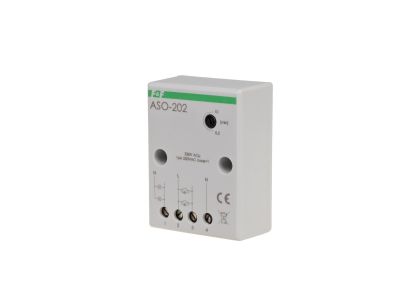

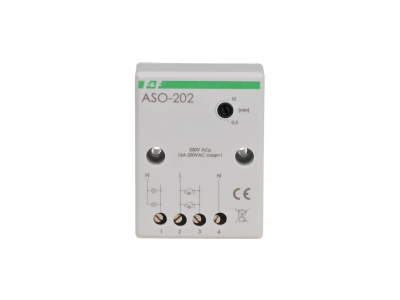

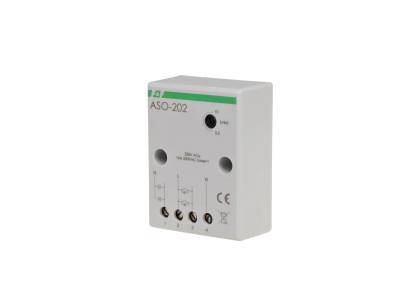

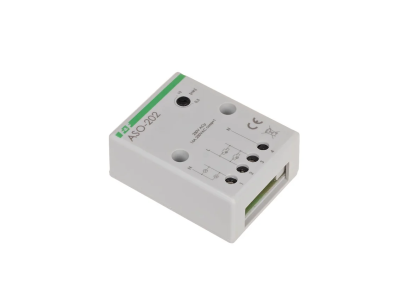

Automat schodowy ASO-202 marki F&F to urządzenie sterujące oświetleniem w obiegach czasowych, zaprojektowane do pracy przy napięciu 230 V AC i maksymalnym prądzie obciążenia 16 A (kategoria AC-1). Elementem wykonawczym jest przekaźnik z jednym stykiem zwiernym 1×NO, który zapewnia niezawodne załączanie i wyłączanie odbiorników. Dzięki regulowanemu opóźnieniu wyłączenia w zakresie 0,5 ÷ 10 minut oraz funkcji przeciwblokady urządzenie dostosowuje czas świecenia do potrzeb użytkownika, zapobiegając jednocześnie przypadkowemu pozostawieniu oświetlenia na stałe. Kompaktowa obudowa natynkowa (51×67×26 mm) o stopniu ochrony IP20 ułatwia montaż w suchych pomieszczeniach wewnętrznych.

• Napięcie zasilania 230 V AC: bezpośrednie podłączenie do instalacji jednofazowej bez konieczności stosowania dodatkowych zasilaczy.
• Maksymalny prąd obciążenia 16 A (AC-1): umożliwia sterowanie obwodami o znacznym obciążeniu, np. kilkoma oprawami oświetleniowymi, bez ryzyka przeciążenia styków.
• Regulowane opóźnienie wyłączenia 0,5 ÷ 10 min: pozwala precyzyjnie ustawić czas pracy oświetlenia – od krótkiego impulsu do długiego podtrzymania, w zależności od potrzeb korytarza, klatki schodowej czy pomieszczenia gospodarczego.
• Funkcja przeciwblokady (przeciwblokada): eliminuje ryzyko trwałego włączenia oświetlenia po awarii przycisku, zwiększając bezpieczeństwo użytkowania.
• Współpraca z przyciskami podświetlanymi: umożliwia intuicyjną sygnalizację położenia przycisku w ciemności – użytkownik łatwo lokalizuje łącznik, nawet przy wyłączonym oświetleniu.

Zgodność z Normami

Automat schodowy ASO-202 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalacyjnych.

Zastosowanie

Automat schodowy ASO-202 znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne wyłączanie oświetlenia po upływie zaprogramowanego czasu. Sprawdza się w obiektach użyteczności publicznej oraz w budynkach mieszkalnych.

• Sterowanie oświetleniem na klatkach schodowych, korytarzach i holach – automat włącza światło po naciśnięciu przycisku, a po ustawionym czasie gaśnie, oszczędzając energię.
• Oświetlenie pomieszczeń gospodarczych, piwnic, garaży – czas pracy można dopasować do charakteru użytkowania (np. 2 minuty przy szybkim przejściu, 10 minut przy dłuższych pracach).
• Współpraca z wieloma przyciskami (również podświetlanymi) w obwodzie równoległym – umożliwia wygodne sterowanie z różnych punktów (np. na każdym piętrze klatki schodowej).
• Automatyka budynkowa jako element sterowania czasowego – może być stosowany do impulsowego załączania wentylacji, sygnalizacji lub innych odbiorników małej mocy.

Wskazówki Montażowe

Montaż i podłączenie automatu schodowego ASO-202 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu natynkowego w suchych pomieszczeniach wewnętrznych. Przy podłączaniu przewodów do zacisków śrubowych stosuj moment dokręcający 0,5 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów dobierz do maksymalnego prądu obciążenia 16 A (zalecane 1,5–2,5 mm²). Zaciski śrubowe umożliwiają przyłączenie przewodów o przekroju do 4,0 mm². Przed włączeniem zasilania sprawdź poprawność połączeń i izolację.

FAQ

• Czy automat schodowy ASO-202 współpracuje z przyciskami podświetlanymi? Tak, urządzenie zostało zaprojektowane do współpracy z przyciskami wyposażonymi w podświetlenie (np. LED). Podświetlenie nie zakłóca działania automatu – przycisk świeci się, gdy oświetlenie jest wyłączone, ułatwiając jego lokalizację w ciemności.
• Jaki jest stopień ochrony automatu? Automat posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Jest przystosowany do pracy w suchych pomieszczeniach wewnętrznych (rozdzielnice, puszki natynkowe). Nie stosować w miejscach narażonych na wilgoć lub zapylenie.
• Jaki jest tryb pracy styku? Czy styk jest separowany? Styk wykonawczy to przekaźnik z konfiguracją 1×NO (normalnie otwarty). Automat nie posiada separacji galwanicznej pomiędzy obwodem sterowania a obwodem wykonawczym – styk zwierny załącza obciążenie bez separacji. Przeznaczony do sterowania odbiornikami w tej samej sieci zasilającej.
