Automat schodowy AS-B24 24V/16A montaz na szynie DIN | AS-B24 F&F

Opis i Kluczowe Cechy

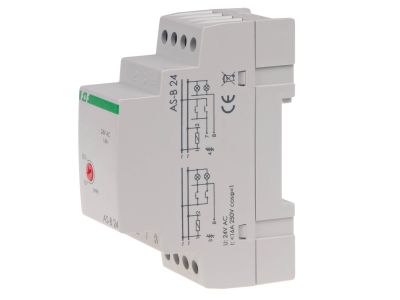

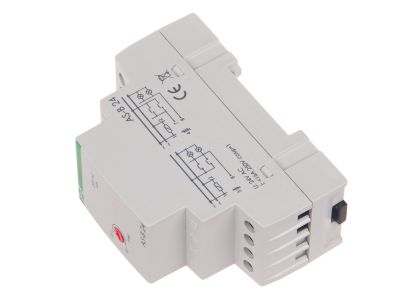

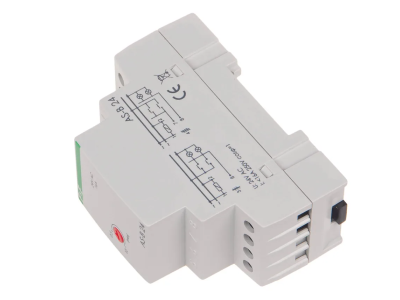

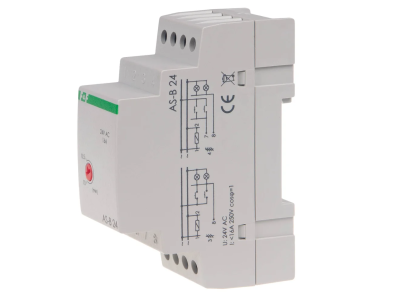

Automat schodowy AS-B24 to urządzenie przeznaczone do czasowego podtrzymania oświetlenia w ciągach komunikacyjnych. Zasilany napięciem 24 V AC/DC, wyposażony w przekaźnik z jednym stykiem NO o maksymalnym prądzie obciążenia 16 A (AC-1), co pozwala na bezpieczną pracę z odbiornikami o znacznym poborze mocy bez ryzyka przegrzania styków. Regulowany czas opóźnienia wyłączenia od 0,5 do 10 min umożliwia dopasowanie do specyfiki obiektu. Montowany na szynie DIN, zajmuje 2 moduły (35 mm).

• Zasilanie 24 V AC/DC: uniwersalne napięcie do instalacji niskonapięciowych, bezpieczne dla personelu i kompatybilne z systemami automatyki budynkowej.
• Maksymalny prąd obciążenia AC-1: 16 A: wysoka wydajność prądowa umożliwiająca sterowanie dużymi obciążeniami, np. ciągami oświetlenia LED lub żarowego.
• Regulacja czasu wyłączenia 0,5 ÷ 10 min: płynne ustawienie czasu podtrzymania za pomocą pokrętła, dostosowane do długości korytarza lub klatki schodowej.
• Wymiary: 2 moduły (35 mm): kompaktowa obudowa oszczędza miejsce w rozdzielnicy, idealna do rozbudowy istniejących instalacji.
• Opóźnienie zadziałania poniżej 1 s: natychmiastowa reakcja na impuls z przycisku, bez irytującego opóźnienia.

Zgodność z Normami

Urządzenie spełnia wymogi dyrektyw europejskich i posiada certyfikat CE. Zgodność z normami branżowymi (PN-EN, DIN) zapewnia bezpieczną eksploatację w instalacjach niskiego napięcia. Do montażu w rozdzielnicach o stopniu ochrony IP20 lub wyższym.

Zastosowanie

Automat schodowy AS-B24 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest automatyczne wyłączanie oświetlenia po określonym czasie od ostatniego wciśnięcia przycisku. Idealnie sprawdza się w ciągach komunikacyjnych oraz w systemach sterowania oświetleniem bytowym.

• Sterowanie oświetleniem na klatkach schodowych i w korytarzach – podtrzymanie światła na czas niezbędny do przejścia.
• Podtrzymanie oświetlenia w piwnicach, garażach podziemnych lub magazynach o ruchu okresowym.
• Impulsowe załączanie przekaźników, styczników lub wejść PLC w układach automatyki – współpraca z dowolnym wyłącznikiem chwilowym (dzwonkowym).
• Systemy sygnalizacji czasowej (np. podświetlenie tablic, gablot) wymagające automatycznego wygaszenia po zadanym czasie.

Wskazówki Montażowe

Montaż i podłączenie automatu schodowego może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do maksymalnego prądu obciążenia (zalecany 1,5–4,0 mm²). Zaciski śrubowe dokręcać momentem 0,5 Nm – zgodnie z dokumentacją producenta. Nie stosować przycisków podświetlanych (brak separacji styku uniemożliwia pracę przy prądzie upływu diod LED).

FAQ

• Czy automat schodowy AS-B24 współpracuje z przyciskami podświetlanymi? Nie, zgodnie z danymi technicznymi urządzenie nie jest przystosowane do współpracy z przyciskami podświetlanymi (brak obwodu separującego prąd upływu). Należy stosować standardowe wyłączniki chwilowe (dzwonkowe) bez podświetlenia.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w rozdzielnicach o odpowiedniej szczelności. Nie instalować w pomieszczeniach wilgotnych ani na zewnątrz bez dodatkowej osłony.

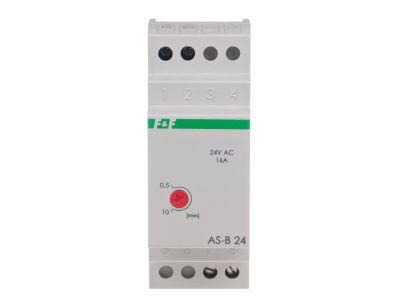

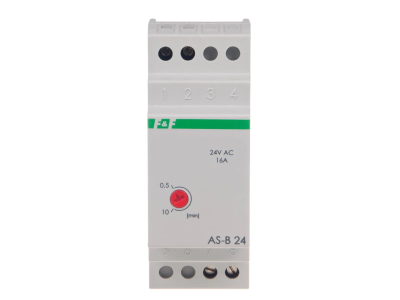

• Jak ustawić czas opóźnienia wyłączenia? Czas reguluje się płynnie pokrętłem na przednim panelu, w zakresie od 0,5 do 10 minut. Wartość należy dobrać do długości ciągu komunikacyjnego – im dłuższy korytarz, tym dłuższy czas podtrzymania.
