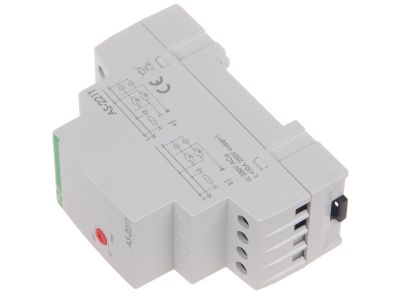

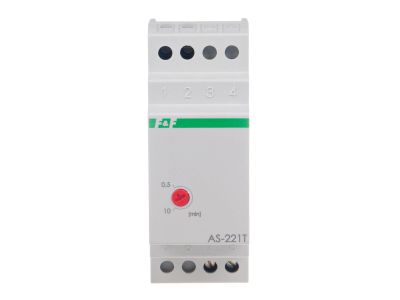

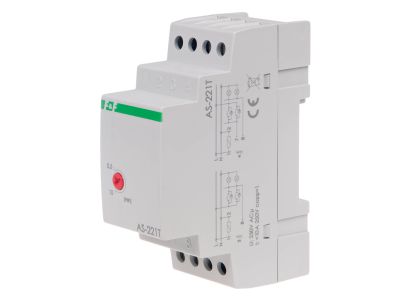

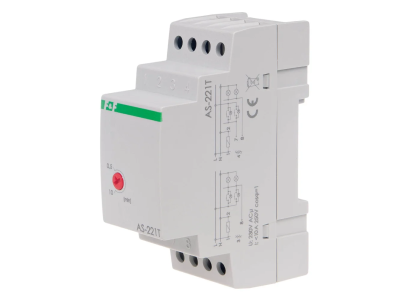

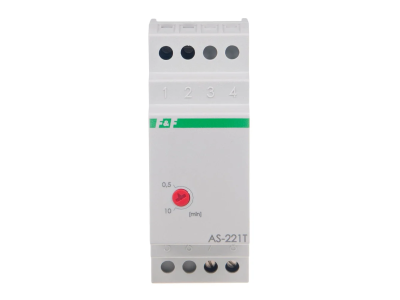

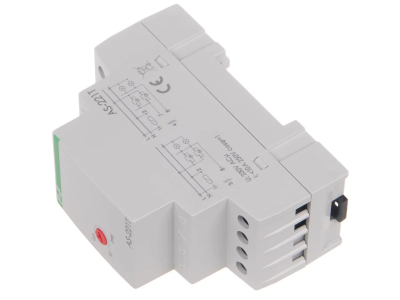

Automat schodowy AS-221T 230V/16A,z funkcją sygnalizacji wyłączenia oświetl, montaż na szynie DIN | AS-221T F&F

Opis i Kluczowe Cechy

Automat schodowy AS-221T to urządzenie przeznaczone do automatycznego wyłączania oświetlenia po zaprogramowanym czasie opóźnienia. Zasilany napięciem 230 V AC, wyposażony w przekaźnik z triakiem oraz konfigurację styku 1×NO, umożliwia sterowanie obciążeniem o prądzie maksymalnym 10 A w kategorii AC-1. Dzięki regulowanemu opóźnieniu wyłączenia w zakresie 0,5–10 minut oraz funkcji sygnalizacji wyłączenia oświetlenia nadaje się do energooszczędnego zarządzania oświetleniem w ciągach komunikacyjnych. Urządzenie zajmuje 2 moduły (szerokość 35 mm) i montowane jest na szynie DIN TH35.

• Maksymalny prąd obciążenia AC-1 10 A: Bezpieczne sterowanie oświetleniem i obciążeniami rezystancyjnymi o znacznym poborze mocy bez ryzyka przeciążenia styków.
• Regulowane opóźnienie wyłączenia 0,5 ÷ 10 min: Możliwość dostosowania czasu podtrzymania oświetlenia do potrzeb użytkownika – od krótkich przejść do długich korytarzy.
• Funkcja sygnalizacji wyłączenia oświetlenia: Ostrzeżenie przed planowanym wygaszeniem światła, co zwiększa komfort i bezpieczeństwo użytkowników.
• Współpraca z przyciskami podświetlanymi: Umożliwia zastosowanie popularnych łączników z diodą LED bez ryzyka fałszywych załączeń.
• Czas podtrzymania świecenia ze zredukowaną jasnością 30 s: Po głównym cyklu czasowym światło przygasa na 30 sekund, dając czas na opuszczenie strefy bez całkowitej ciemności.

Zgodność z Normami

Automat schodowy AS-221T został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznakowanie CE. Jego konstrukcja oraz parametry elektryczne spełniają wymagania standardów stosowanych w instalacjach niskiego napięcia. Urządzenie przeznaczone jest do montażu w rozdzielnicach o stopniu ochrony IP20.

Zastosowanie

Automat schodowy AS-221T znajduje zastosowanie wszędzie tam, gdzie oświetlenie powinno działać przez określony czas po naciśnięciu przycisku, a następnie wyłączyć się automatycznie. Idealnie sprawdza się w budynkach użyteczności publicznej, biurowcach i domach jednorodzinnych.

• Sterowanie oświetleniem na klatkach schodowych – czas załączenia dopasowany do długości ciągu komunikacyjnego.
• Korytarze i hole – redukcja zużycia energii poprzez wyłączanie światła po opuszczeniu pomieszczenia.
• Piwnice, garaże, pomieszczenia gospodarcze – automatyczne wygaszanie po wyjściu, zapobieganie niepotrzebnemu świeceniu.
• Współpraca z systemami przyzywowymi (np. w domach seniora) – sygnalizacja wyłączenia informuje o zbliżającym się zgaszeniu światła.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Automat przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy o stopniu ochrony IP20. Przyłącze wykonuje się za pomocą zacisków śrubowych przeznaczonych dla przewodów o przekroju do 4,0 mm². Moment dokręcający wynosi 0,5 Nm – należy go stosować zgodnie z dokumentacją producenta, aby zapewnić pewne połączenie elektryczne. Przekrój przewodów dobrać do prądu obciążenia (max. 10 A w AC-1).

FAQ

• Czy automat współpracuje z przyciskami podświetlanymi LED? Tak, urządzenie zostało przystosowane do współpracy z przyciskami podświetlanymi. Nie powoduje to fałszywych załączeń ani migotania diod.
• Jaki jest stopień ochrony obudowy? Automat posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcami oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – montaż wyłącznie w suchych pomieszczeniach.
• Jaki jest tryb pracy styku wyjściowego? Styk przekaźnika jest zwierny (NO – normally open), co oznacza, że obwód oświetlenia jest zamknięty tylko w czasie odliczania opóźnienia wyłączenia. Po upływie ustawionego czasu styk otwiera się, wyłączając odbiornik.
