Atrapa bloków styków Fi-16mm bez pinów do płytki drukowanej | ZBE000 Schneider Electric

Opis i Kluczowe Cechy

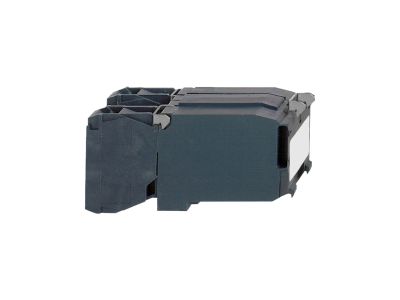

Atrapa bloków styków ZBE000 firmy Schneider Electric to praktyczne akcesorium z gamy Harmony XB4, przeznaczone do montażu na płytce drukowanej (PCB) w otworze o średnicy 16 mm. W zestawie znajduje się 5 sztuk, co pozwala na jednorazowe uzupełnienie kilku niewykorzystanych otworów montażowych. Brak pinów i styków sprawia, że służy wyłącznie jako zaślepka – nie przewodzi prądu, ale zachowuje spójny wygląd panelu.

• Średnica montażowa 16 mm: pasuje do standardowych otworów w panelach i puszkach, umożliwiając estetyczne wypełnienie miejsc nieprzeznaczonych pod elementy sterownicze.
• Zestaw 5 sztuk: ekonomiczne i wygodne rozwiązanie przy realizacji wielu otworów – oszczędność czasu na zamawianiu pojedynczych sztuk.
• Montaż na płytce drukowanej (PCB): bezpośrednie lutowanie lub wciśnięcie w płytkę, co upraszcza konstrukcję układów elektronicznych i sterowników.
• Brak pinów i styków: całkowicie pasywny element – eliminuje ryzyko przypadkowego zwarcia lub niewłaściwego połączenia w pustym otworze.
• Kompatybilność z serią Harmony XB4: jednolity design i wymiary z pozostałymi przyciskami, lampkami sygnalizacyjnymi i przełącznikami tej rodziny.

Zgodność z Normami

Produkt należy do rodziny aparatury sterowniczej i sygnalizacyjnej Harmony XB4, zaprojektowanej zgodnie z wymaganiami obowiązujących norm międzynarodowych. Jako akcesorium pasywne posiada oznakowanie CE. Szczegółowa deklaracja zgodności dostępna jest u producenta.

Zastosowanie

Atrapa ZBE000 znajduje zastosowanie wszędzie tam, gdzie konieczne jest fizyczne wypełnienie otworu montażowego o średnicy 16 mm, bez potrzeby instalowania rzeczywistego elementu sterowniczego. Utrzymuje spójność wizualną panelu i zabezpiecza przed przypadkowym dostępem do wnętrza obudowy.

• Wypełnienie niewykorzystanych otworów w szafach sterowniczych i pulpitach operatorskich.
• Rezerwacja miejsca pod przyszłe przyciski, lampki lub przełączniki w układach automatyki.
• Montaż na płytkach drukowanych w prototypach lub końcowych urządzeniach elektronicznych.
• Maskowanie otworów po demontażu elementów sterowniczych podczas modernizacji instalacji.

Wskazówki Montażowe

Montaż atrapy bloków styków ZBE000 powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od urządzenia. Element przeznaczony jest do wciśnięcia w otwór o średnicy 16 mm w panelu lub do przylutowania do płytki drukowanej (brak pinów – konieczne własne połączenie mechaniczne). Nie wymaga dokręcania – mocowanie odbywa się przez sprężyste zatrzaski (jeśli przewidziane w konstrukcji obudowy). Przekrój przewodów nie dotyczy, ponieważ atrapa nie posiada styków elektrycznych.

FAQ

• Czym jest atrapa bloków styków ZBE000? To pasywny element zaślepiający otwór o średnicy 16 mm, bez pinów i styków, przeznaczony do montażu na płytce drukowanej lub w panelu. Służy wyłącznie do wypełnienia pustego miejsca w celach estetycznych lub zabezpieczających.
• Czy mogę zamontować atrapę na standardowej płytce drukowanej? Tak, produkt został zaprojektowany do montażu na PCB – brak pinów oznacza, że należy zapewnić mechaniczne mocowanie (np. wlutowanie obudowy lub przyklejenie). Nie przewodzi prądu, więc nie wymaga lutowania ścieżek.
• Czy atrapa ZBE000 pasuje do innych serii niż Harmony XB4? Jest dedykowana do rodziny Harmony XB4 (otwór 16 mm). Może być fizycznie kompatybilna z innymi elementami o tym samym wymiarze montażowym, ale gwarancję poprawnego spasowania zapewnia producent wyłącznie dla oryginalnych obudów tej serii.
