Opis i Kluczowe Cechy

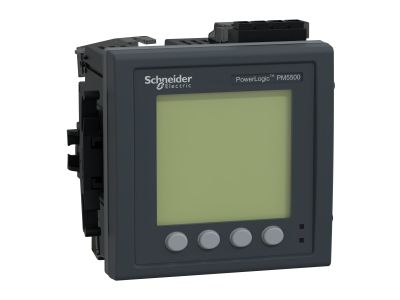

Analizator jakości zasilania PowerLogic PM5500 o symbolu METSEPM5561 to zaawansowane urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania parametrów sieci elektrycznej. Dzięki dokładności klasy 0.2S (zgodnie z IEC 62053-22) oraz próbkowaniu 128 próbek na cykl zapewnia wiarygodne dane pomiarowe – energia, moc, napięcie, prąd, częstotliwość, współczynnik mocy i harmoniczne do 63. rzędu. Wbudowany certyfikat MID umożliwia stosowanie w rozliczeniach dochodowych. Urządzenie wyposażono w 1,1 MB pamięci do rejestracji danych, 52 konfigurowalne alarmy oraz 8 harmonogramów taryfowych. Panel przedni o wymiarach 96×96 mm.

• Klasa dokładności 0.2S (IEC 62053-22): gwarantuje pomiary energii elektrycznej z najwyższą precyzją, niezbędną przy rozliczeniach i audytach energetycznych.
• Próbkowanie 128 próbek/cykl: umożliwia dokładną analizę jakości zasilania, w tym wykrywanie przepięć, zapadów i harmonicznych do 63. rzędu.
• Certyfikat MID: potwierdza legalizację pomiarów do celów rozliczeniowych (dochodowych).
• Wieloprotokołowa komunikacja: Modbus RTU/ASCII (RS485), Modbus TCP/IP, Ethernet/IP, BACnet/IP, DNP 3.0 oraz wbudowany serwer WWW i bramka szeregowa na Ethernet – łatwa integracja z systemami BMS, SCADA i PLC.
• 4 wejścia cyfrowe (WAGES) i 2 wyjścia cyfrowe: umożliwiają monitorowanie dodatkowych wielkości (np. przepływu, temperatury) oraz sterowanie sygnalizacją lub odłączaniem obciążenia.

Zgodność z Normami

Analizator spełnia wymagania normy IEC 62053-22 dla klasy dokładności 0.2S. Posiada certyfikat MID (Measuring Instruments Directive) dopuszczający do stosowania w rozliczeniach handlowych. Urządzenie jest oznaczone znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Analizator jakości zasilania PM5500 znajduje zastosowanie w obiektach wymagających ciągłego monitorowania i rejestracji parametrów sieci z wysoką dokładnością. Idealnie sprawdza się w aplikacjach wymagających zgodności z MID oraz integracji z istniejącą infrastrukturą komunikacyjną.

• Rozliczenia energii elektrycznej w budynkach komercyjnych, przemysłowych i użyteczności publicznej (zgodność z MID).
• Monitorowanie jakości zasilania – analiza harmonicznych, zapadów, przepięć i współczynnika mocy.
• Integracja z systemami zarządzania energią (BMS/EMS) poprzez protokoły Modbus, BACnet i Ethernet/IP.
• Rejestracja danych pomiarowych w długim okresie (1,1 MB pamięci) dla potrzeb audytów i raportowania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i obwodów pomiarowych. Urządzenie przeznaczone jest do montażu na panelu (wycięcie 92×92 mm). Przekrój przewodów dobierz zgodnie z obciążalnością prądową i kategorią napięciową. Wszystkie połączenia wykonaj zgodnie z dokumentacją techniczną producenta. Upewnij się, że zastosowane zabezpieczenia nadprądowe i odłączniki są zgodne z obowiązującymi normami.

FAQ

• Czy analizator ma podświetlany wyświetlacz LCD? Tak, urządzenie wyposażono w podświetlany wyświetlacz LCD o wymiarach 96×96 mm, co ułatwia odczyt danych w warunkach słabego oświetlenia.
• Jaki stopień ochrony ma obudowa? Producent nie podaje stopnia ochrony – standardowo dla panelowych mierników jest to IP20 od strony czołowej i IP00 od tyłu; wymagają one montażu w rozdzielnicy zapewniającej odpowiednie obudowanie.
• Czy urządzenie obsługuje pracę w sieci 50 Hz i 60 Hz? Tak, analizator pracuje zarówno w sieci 50 Hz, jak i 60 Hz, a zakres napięcia pomiarowego pomiędzy fazami wynosi 20–690 VAC, a faza–neutral 20–400 VAC (przy 45–65 Hz).
