Analizator jakości zasilania PM5300 0,5S Modbus 44mm PowerLogic | METSEPM5350 Schneider Electric

Opis i Kluczowe Cechy

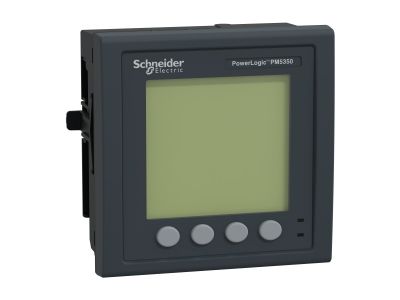

PowerLogic PM5300 (symbol METSEPM5350) to analizator jakości zasilania o klasie dokładności 0,5S, zapewniający precyzyjny pomiar energii elektrycznej, mocy czynnej i biernej, napięcia, prądu, częstotliwości oraz współczynnika mocy. Urządzenie pracuje z 32 próbkami na cykl, a jego wymiary panelowe wynoszą 96×96 mm, co ułatwia montaż w standardowych wycięciach rozdzielnic i szaf sterowniczych.

• Klasa dokładności 0,5S zgodnie z IEC 62053-22: gwarantuje wiarygodne pomiary energii do celów rozliczeniowych i analitycznych bez ryzyka błędów.
• 32 próbki na cykl: wysoka rozdzielczość pomiaru umożliwia wykrywanie harmonicznych i dokładną ocenę jakości zasilania w sieciach 50/60 Hz.
• Szeroki zakres napięć pomiarowych (20–690 V AC CAT II / 20–480 V AC CAT III): elastyczność podłączenia w instalacjach niskiego i średniego napięcia, zarówno w konfiguracjach jednofazowych, trójfazowych, jak i trójfazowych z przewodem neutralnym.
• Komunikacja Modbus RTU i ASCII przez port RS485: łatwa integracja z systemami BMS, SCADA i automatyki budynkowej, umożliwiająca zdalny odczyt i sterowanie.
• 4 wejścia cyfrowe i 2 wyjścia przekaźnikowe: monitorowanie stanów zewnętrznych (np. stan wyłączników, alarmów) oraz generowanie sygnałów sterujących bezpośrednio z analizatora.

Zgodność z Normami

Analizator PM5300 spełnia wymagania normy IEC 62053-22 dla klasy dokładności 0,5S. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Producent gwarantuje, że urządzenie zostało zaprojektowane i wykonane zgodnie z aktualnym stanem wiedzy technicznej.

Zastosowanie

Analizator jakości zasilania PowerLogic PM5300 znajduje zastosowanie w obiektach komercyjnych, przemysłowych oraz infrastrukturze energetycznej, gdzie wymagana jest precyzyjna analiza parametrów sieci i rozliczanie energii.

• Monitorowanie zużycia energii w rozdzielnicach głównych i podrozdzielnicach – identyfikacja odbiorników o największym poborze mocy.
• Analiza harmonicznych i jakości napięcia w sieciach niskiego napięcia – wykrywanie odkształceń i przeciążeń.
• Współpraca z systemami automatyki budynkowej (BMS) i zdalnego odczytu – ciągłe gromadzenie danych i alarmowanie o przekroczeniach.
• Rozliczanie energii między najemcami lub wydziałami zakładu – dokładne pomiary klasy 0,5S spełniające wymogi handlowe.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie analizatora powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i pomiarowe. Urządzenie przeznaczone jest do montażu w panelu (wycięcie 92×92 mm). Należy stosować przewody o przekroju dobranym do prądu znamionowego (1 A lub 5 A), a obwody pomiarowe zabezpieczyć odpowiednimi bezpiecznikami. Wszystkie połączenia wykonać z zachowaniem polaryzacji i zgodnie ze schematem w instrukcji.

FAQ

• Czy analizator posiada podświetlany wyświetlacz? Tak, urządzenie wyposażone jest w podświetlany wyświetlacz LCD ułatwiający odczyt parametrów nawet w słabym oświetleniu.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP. Standardowo mierniki panelowe montowane w suchych pomieszczeniach wewnątrz rozdzielnic charakteryzują się ochroną IP20 od czoła. Zaleca się montaż w szafie o odpowiedniej klasie ochronności.
• Czy analizator obsługuje protokół Modbus ASCII oprócz RTU? Tak, port RS485 umożliwia komunikację zarówno w trybie Modbus RTU, jak i ASCII, co zapewnia kompatybilność z szeroką gamą systemów nadrzędnych.
