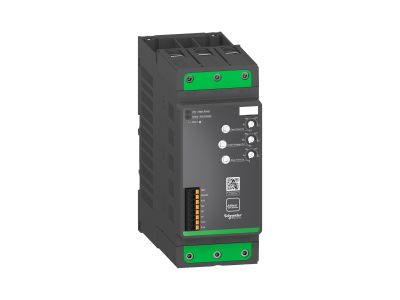

Altivar Soft Starter ATS130 105A 200 ... 480 VAC napięcie sterowania 24V | ATS130N2C11LT Schneider Electric

Opis i Kluczowe Cechy

Softstart Altivar ATS130 o prądzie znamionowym 105A to zaawansowane rozwiązanie do płynnego rozruchu i zatrzymywania silników asynchronicznych zasilanych napięciem 200-480 VAC. Kompaktowa konstrukcja (80x180x222 mm, 2,06 kg) umożliwia elastyczne projektowanie paneli sterowania przy zachowaniu pełnej kompatybilności z wyłącznikami silnikowymi TeSys Deca frame 4. Brak konieczności konserwacji zapobiegawczej i zastosowanie zacisków Everlink z systemem sprężynowym eliminują potrzebę okresowego dokręcania przewodów.

• Prąd znamionowy 105A: zapewnia pewny rozruch silników o mocy 30-55 kW w zależności od napięcia zasilania.
• Zakres napięcia 200-480 VAC: uniwersalność zastosowania w różnych standardach sieci elektroenergetycznych.
• Napięcie sterowania 24V: kompatybilność z powszechnie stosowanymi obwodami sterowania niskonapięciowego.
• Kompatybilność z TeSys Deca frame 4: możliwość montażu obok siebie i stosowania zestawów mocujących do budowy kompaktowych układów sterowania.
• Brak konserwacji zapobiegawczej: oszczędność czasu i kosztów eksploatacyjnych dzięki konstrukcji bez elementów wymagających okresowych przeglądów.

Zgodność z Normami

Softstart ATS130 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej sprzętu łączeniowego i sterowniczego. Produkt posiada certyfikaty CE, EAC, UKCA, CCC i RCM, a także deklarację zgodności z RoHS i REACH. Należy do gamy Altivar zgodnej z Ecolabel Green Premium.

Zastosowanie

Softstart ATS130 przeznaczony jest do rozruchu i zatrzymywania silników asynchronicznych w aplikacjach wymagających redukcji udarów prądowych i mechanicznym w układach napędowych.

• Pompy wodne i systemy nawadniania – ochrona przed uderzeniami hydraulicznymi.
• Wentylatory i centrale wentylacyjne – redukcja naprężeń mechanicznych podczas rozruchu.
• Sprężarki i dmuchawy – wydłużenie żywotności zespołów wirujących.
• Przenośniki taśmowe i inne maszyny przemysłowe – płynny rozruch redukujący zużycie pasów i łożysk.

Wskazówki Montażowe

Montaż i podłączenie softstartu powinno być wykonane przez wykwalifikowany personel SEP z uprawnieniami do pracy przy instalacjach niskiego i średniego napięcia. Urządzenie może być montowane na płycie tylnej lub szynie DIN. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Należy zapewnić odpowiednią wentylację – minimalna wolna przestrzeń z tyłu urządzenia wynosi 100 mm. Zaciski zasilania Everlink i sterowania sprężynowe ułatwiają montaż bez konieczności użycia narzędzi. Po podłączeniu przeprowadzić testy zgodnie z dokumentacją techniczną.

FAQ

• Czy softstart ATS130 wymaga dodatkowego chłodzenia? Standardowa wersja nie wymaga wentylatora chłodzącego przy normalnych warunkach pracy. W przypadku częstych rozruchów (powyżej 6 na godzinę) zaleca się zastosowanie dodatkowego wentylatora chłodzącego.
• Jakie są wymiary urządzenia? Softstart ma wymiary 80 mm (szerokość) x 180 mm (głębokość) x 222 mm (wysokość) i waży 2,06 kg.
• Czy softstart jest kompatybilny z innymi aparatami modułowymi? Tak, posiada identyczną szerokość (80 mm) jak wyłącznik silnikowy TeSys Deca frame 4, co umożliwia budowę kompaktowych układów sterowania w szafach o głębokości 200 mm.
