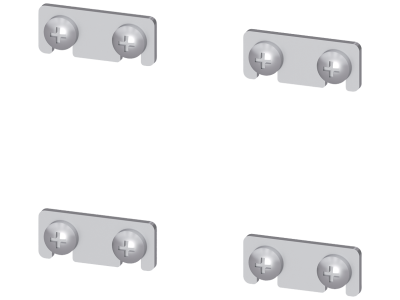

ALPHA DIN blacha łącząca do belek (1 zestaw =4 szt.) | 8GK9910-0KK32 Siemens

Alternatywny kod produktu: 8GK99100KK32

Opis i Kluczowe Cechy

Blacha łącząca DIN do belek ALPHA (symbol 8GK9910-0KK32) marki Siemens to dedykowany element montażowy do systemu rozdzielnic ALPHA. Zestaw zawiera 4 sztuki, co umożliwia szybkie i stabilne łączenie belek w konstrukcji modułowej. Dzięki zastosowaniu w sprawdzonym systemie ALPHA, produkt gwarantuje kompatybilność i niezawodność przy budowie rozdzielnic do 1250 A.

• Zestaw 4 sztuk: kompletny zestaw do jednorazowego montażu łączenia belek, ułatwia planowanie i przyspiesza prace instalacyjne.
• Przeznaczenie do systemu ALPHA DIN: idealne dopasowanie do belek i profili w rozdzielnicach ALPHA, zapewnia stabilność mechaniczną całej konstrukcji.
• Wsparcie konfiguracji SIMARIS: elementy systemu ALPHA są zintegrowane z oprogramowaniem SIMARIS configuration, co usprawnia projektowanie i dokumentację.
• Modułowa konstrukcja: blacha łącząca umożliwia elastyczne rozbudowywanie rozdzielnic, dostosowując je do indywidualnych wymagań projektu.

Zgodność z Normami

System rozdzielnic ALPHA, którego elementem jest blacha łącząca, został przetestowany zgodnie z normą IEC 61439 (PN-EN 61439). Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami europejskimi.

Zastosowanie

Blacha łącząca DIN do belek jest niezbędnym akcesorium przy budowie i rozbudowie rozdzielnic niskiego napięcia w systemie ALPHA. Znajduje zastosowanie w:

• Łączeniu profili poziomych i pionowych w konstrukcjach rozdzielnic naściennych i wolnostojących.
• Wzmacnianiu sztywności mechanicznej szkieletu rozdzielnicy przy instalacji ciężkiej aparatury modułowej.
• Montażu modułowych zestawów rozdzielczych w budynkach przemysłowych, komercyjnych i infrastrukturalnych.
• Systemach dystrybucji energii wymagających elastycznej konfiguracji i późniejszej rozbudowy.

Wskazówki Montażowe

Montaż blachy łączącej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Blachę mocuje się do belek systemu ALPHA za pomocą śrub (nie wchodzą w skład zestawu) z momentem dokręcania zgodnym z dokumentacją techniczną producenta. Należy stosować przewody i elementy montażowe o odpowiednim przekroju oraz dbać o zachowanie odstępów izolacyjnych.

FAQ

• Czy blacha łącząca jest kompatybilna z innymi systemami rozdzielnic niż ALPHA? Blacha została zaprojektowana wyłącznie do profili belek systemu ALPHA DIN. Nie gwarantujemy poprawnego działania w innych systemach – zalecamy stosowanie w ramach całego systemu ALPHA.
• Czy zestaw zawiera śruby montażowe? W skład zestawu (4 szt.) wchodzą wyłącznie blachy łączące. Śruby i inne elementy montażowe należy dobrać zgodnie z instrukcją producenta systemu ALPHA.
• Jaki stopień ochrony ma blacha łącząca? Blacha łącząca jest elementem konstrukcyjnym i nie posiada własnego stopnia ochrony IP. Ochrona obudowy rozdzielnicy (np. IP30, IP54) zależy od zastosowanej obudowy i uszczelnień w systemie ALPHA.
