ALPHA 630 DIN przegroda pozioma szer.= 250 mm, głęb.=250/320 mm blacha stalowa | 8GK9520-0KK10 Siemens

Alternatywny kod produktu: 8GK95200KK10

Opis i Kluczowe Cechy

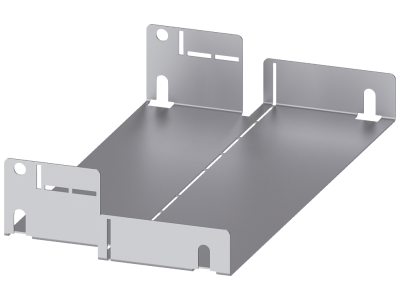

Przegroda pozioma ALPHA 630 DIN (symbol 8GK9520-0KK10) to element konstrukcyjny systemu rozdzielczego ALPHA, przeznaczony do zabudowy w rozdzielnicach naściennych i wolnostojących. Wykonana z blachy stalowej o wymiarach: szerokość 250 mm, głębokość 250/320 mm. Stanowi część kompletnego systemu rozdzielaczy instalacyjnych ALPHA, co umożliwia elastyczne planowanie i montaż instalacji aż do 1250 A. Modułowa konstrukcja ułatwia późniejsze doposażanie i indywidualne dostosowanie do wymogów projektu. Wsparcie oprogramowania SIMARIS configuration zapewnia płynne przejście od koncepcji do dokumentacji rozdzielnic.

• Szerokość 250 mm / głębokość 250/320 mm: Pasuje do standardowych obudów ALPHA 630 DIN, pozwala na efektywne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Wykonanie z blachy stalowej: Zapewnia sztywność i trwałość mechaniczną, odporność na odkształcenia podczas montażu i eksploatacji.
• Część systemu ALPHA: Pełna kompatybilność z innymi elementami systemu (obudowy, szyny, pokrywy) – łatwe planowanie i rozbudowa.
• Testowana zgodnie z IEC 61439: Gwarantuje spełnienie wymogów bezpieczeństwa i niezawodności w rozdzielnicach niskiego napięcia.
• Wsparcie oprogramowania SIMARIS configuration: Ułatwia konfigurację, dobór i dokumentację całej rozdzielnicy – od projektu po eksploatację.

Zgodność z Normami

System rozdzielczy ALPHA, którego elementem jest przegroda pozioma, został przetestowany zgodnie z normą IEC 61439 (rozdzielnice i sterownice niskonapięciowe). Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z wymaganiami europejskimi.

Zastosowanie

Przegroda pozioma ALPHA 630 DIN jest stosowana w rozdzielnicach naściennych i wolnostojących systemu ALPHA – zarówno w budynkach przemysłowych, jak i użyteczności publicznej. Umożliwia fizyczne oddzielenie obwodów oraz organizację wnętrza szafy.

• Separacja poziomych sekcji w rozdzielnicach ALPHA 630 DIN – uporządkowanie przestrzeni instalacyjnej.
• Montaż pomiędzy rzędami aparatury modułowej lub przyłączy – zwiększa czytelność i bezpieczeństwo serwisowe.
• Stosowanie w rozdzielnicach rozbudowywanych o kolejne moduły – łatwe doposażenie i zmiana konfiguracji.
• W połączeniu z oprogramowaniem SIMARIS configuration – szybkie planowanie i weryfikacja poprawności konfiguracji.

Wskazówki Montażowe

Montaż przegrody poziomej ALPHA 630 DIN powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przegrodę mocuje się w obudowie zgodnie z instrukcją producenta (system ALPHA 630 DIN). Należy pamiętać o odpowiednim doborze przekrojów przewodów i momentów dokręcania – szczegółowe wartości znajdują się w dokumentacji technicznej systemu.

FAQ

• Czy przegroda pozioma jest montowana na szynie DIN? Nie – jest to element konstrukcyjny mocowany do profili obudowy ALPHA 630 DIN, a nie na szynie TH35. Służy do wydzielania poziomych sekcji wewnątrz rozdzielnicy.
• Jaki jest stopień ochrony (IP) samej przegrody? Producent nie podaje stopnia ochrony dla samej przegrody – IP całej rozdzielnicy zależy od zastosowanej obudowy i uszczelnień.
• Czy przegroda jest malowana lub ocynkowana? Wykonana jest z blachy stalowej – szczegółowe wykończenie powierzchni (np. malowanie proszkowe) zależy od wersji systemu ALPHA. Zalecamy sprawdzenie karty katalogowej konkretnego zestawu.
