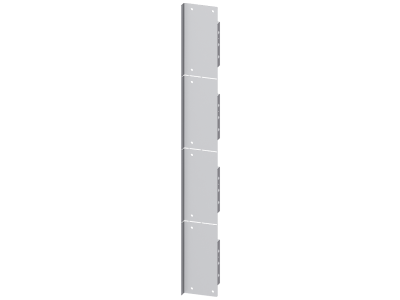

ALPHA 630 DIN przegroda pionowa wys.=1800 mm do głębokości gł.= 250 mm i 320 mm, blacha stalowa | 8GK9520-8KK00 Siemens

Alternatywny kod produktu: 8GK95208KK00

Opis i Kluczowe Cechy

Przegroda pionowa ALPHA 630 DIN (symbol 8GK9520-8KK00) to element systemu rozdzielnic instalacyjnych ALPHA, przeznaczony do montażu wewnątrz obudów o głębokości 250 mm i 320 mm. Wykonana z blachy stalowej, o wysokości 1800 mm, zapewnia wygodne rozdzielenie szyn i aparatury, co ułatwia planowanie i montaż rozdzielnic zgodnych z normą IEC 61439.

• Wysokość 1800 mm: Umożliwia efektywne zagospodarowanie pionowej przestrzeni w obudowie, pozwalając na uporządkowane prowadzenie przewodów i montaż aparatury.
• Kompatybilność z głębokościami 250 mm i 320 mm: Uniwersalne dopasowanie do popularnych rozdzielnic ALPHA, upraszcza konfigurację i zmniejsza liczbę wariantów magazynowych.
• Materiał: blacha stalowa: Wytrzymała konstrukcja gwarantująca trwałość i sztywność, odporna na uszkodzenia mechaniczne podczas montażu i eksploatacji.
• Testowana zgodnie z normą IEC 61439: Sprawdzona wytrzymałość na zwarcia i obciążenia termiczne, co bezpośrednio przekłada się na bezpieczeństwo instalacji.
• Część systemu ALPHA: Integracja z innymi komponentami (obudowy, szyny, drzwi) zapewnia spójną koncepcję rozdzielnicy, ułatwiając planowanie i doposażanie.

Zgodność z Normami

Przegroda ALPHA 630 DIN jest komponentem systemu rozdzielnic ALPHA, który został przetestowany zgodnie z normą IEC 61439 dotyczącą rozdzielnic i sterownic niskonapięciowych. System posiada certyfikat CE. Montaż i konfigurację należy przeprowadzać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Przegroda przeznaczona jest do montażu wewnątrz rozdzielnic ALPHA naściennych i wolnostojących. Stosowana w projektach wymagających separacji pionowej między szynami, aparaturą lub kablami.

• Separacja szyn głównych i odgałęźnych w rozdzielnicach ALPHA 630 – zwiększa przejrzystość i bezpieczeństwo obsługi.
• Podział korytarzy kablowych w obudowach o głębokości 250 mm i 320 mm – ułatwia prowadzenie przewodów i identyfikację obwodów.
• Tworzenie stref ochronnych przy montażu aparatury modułowej i styczników – ogranicza ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Doposażanie istniejących rozdzielnic ALPHA w pionowe bariery porządkujące przestrzeń – możliwość rozbudowy bez wymiany obudowy.

Wskazówki Montażowe

Montaż przegrody może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przegrodę należy zamocować wewnątrz obudowy zgodnie z instrukcją producenta, na dedykowanej szynie lub za pomocą uchwytów systemowych (w zależności od konfiguracji). Momenty dokręcania elementów mocujących oraz przekroje przewodów dla ewentualnych przyłączy należy dobierać zgodnie z dokumentacją rozdzielnicy. Zalecane jest stosowanie narzędzi izolowanych i przestrzeganie zasad BHP.

FAQ

• Czy przegroda może być stosowana w rozdzielnicach innych producentów? Produkt jest dedykowany do systemu rozdzielnic ALPHA. Kompatybilność z innymi obudowami wymaga indywidualnej weryfikacji wymiarowej i montażowej.
• Jaki stopień ochrony IP zapewnia przegroda? Przegroda jako element wewnętrzny rozdzielnicy nie określa stopnia ochrony IP całej obudowy. IP całego zestawu zależy od drzwi, osłon i uszczelnień; należy sprawdzić dane obudowy.
• Czy przegroda jest dostarczana z elementami mocującymi? W zależności od konfiguracji – zazwyczaj w zestawie znajduje się przegroda i niezbędne akcesoria montażowe. Szczegóły prosimy sprawdzić w karcie katalogowej produktu.
