ALPHA 400/630/1250 DIN trawersie poprzecznej szer.= 750 mm | 8GK4853-0KK30 Siemens

Alternatywny kod produktu: 8GK48530KK30

Opis i Kluczowe Cechy

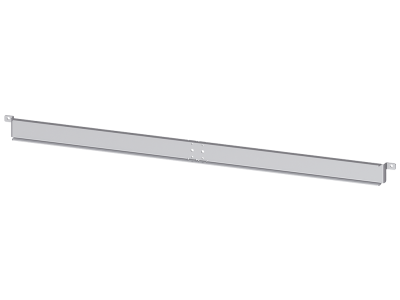

Trawersa poprzeczna DIN o szerokości 750 mm, oznaczona symbolem 8GK4853-0KK30, stanowi element systemu rozdzielnic ALPHA. Przeznaczona jest do montażu aparatury modułowej w rozdzielnicach naściennych i wolnostojących o prądzie do 1250 A. Dzięki szerokości 750 mm umożliwia elastyczne rozmieszczenie dużej liczby aparatów, co skraca czas instalacji i ułatwia planowanie przestrzeni w szafie.

• Szerokość 750 mm: zapewnia wystarczającą przestrzeń do montażu wielu aparatów modułowych (wyłączników, styczników, przycisków) na jednej szynie DIN, co redukuje liczbę potrzebnych trawers i upraszcza zabudowę.
• Kompatybilność z systemem ALPHA: dedykowana do rozdzielnic ALPHA 400/630/1250 A, gwarantuje bezproblemowy montaż i integrację z pozostałymi komponentami systemu.
• Testowana zgodnie z IEC 61439: potwierdza bezpieczeństwo i niezawodność w warunkach przemysłowych i komercyjnych, spełniając wymagania normy dla rozdzielnic niskonapięciowych.
• Wsparcie oprogramowania SIMARIS configuration: umożliwia projektowanie, konfigurację i dokumentację rozdzielnic z wykorzystaniem trawersy, co przyspiesza prace inżynierskie i minimalizuje ryzyko błędów.
• Modułowa konstrukcja systemu: pozwala na łatwą rozbudowę instalacji oraz doposażanie o dodatkowe aparaty, bez konieczności wymiany całej rozdzielnicy.

Zgodność z Normami

System rozdzielnic ALPHA, w tym trawersa poprzeczna 8GK4853-0KK30, jest testowany zgodnie z normą IEC 61439 (rozdzielnice niskonapięciowe). Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Stosowanie w ramach certyfikowanego systemu gwarantuje bezpieczeństwo użytkowania i ochronę przed porażeniem.

Zastosowanie

Trawersa poprzeczna DIN jest przeznaczona do montażu w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych. Umożliwia zabudowę aparatury modułowej w instalacjach wymagających dużej liczby obwodów.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków w rozdzielnicach systemu ALPHA.
• Instalacja w budynkach mieszkalnych wielorodzinnych, obiektach komercyjnych oraz halach przemysłowych, gdzie wymagana jest elastyczna konfiguracja rozdzielnic.
• Rozbudowa istniejących rozdzielnic – dodawanie nowych obwodów bez konieczności demontażu całej szafy.
• Zastosowanie w projektach automatyki budynkowej i sterowania oświetleniem, gdzie potrzebne jest scentralizowane rozmieszczenie aparatów.

Wskazówki Montażowe

Montaż trawersy poprzecznej oraz aparatów modułowych powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Trawersę mocuje się na szynie DIN TH35 (zgodnej z EN 60715) wewnątrz rozdzielnicy. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Nie wolno przekraczać maksymalnego prądu znamionowego systemu (1250 A). Po zakończeniu montażu zaleca się przeprowadzenie pomiarów kontrolnych (ciągłość połączeń, rezystancja izolacji).

FAQ

• Czy trawersa 8GK4853-0KK30 pasuje do innych systemów rozdzielnic niż ALPHA? Trawersa jest dedykowana wyłącznie do rozdzielnic systemu ALPHA (seria 400/630/1250 A). Zastosowanie w innych systemach może wymagać modyfikacji i nie gwarantuje zgodności z normą IEC 61439.
• Jaka jest maksymalna liczba aparatów modułowych, jaką można zamontować na tej trawersie? Przy standardowej szerokości modułu 18 mm, trawersa o szerokości 750 mm pozwala na montaż do 41 aparatów (750 mm / 18 mm ≈ 41,7). Dokładna liczba zależy od wymiarów samych aparatów i wymaganych odstępów.
• Czy trawersa jest dostarczana z akcesoriami montażowymi (śruby, kołki)? W zestawie znajduje się sama trawersa. Akcesoria montażowe (szyna DIN TH35, śruby, uchwyty) należy dobrać i zamówić oddzielnie zgodnie z dokumentacją systemu ALPHA.
