Akcesoria VW3A Rezystor hamowania, IP23, 2.5 Ohm, 11kW | VW3A7747 Schneider Electric

Opis i Kluczowe Cechy

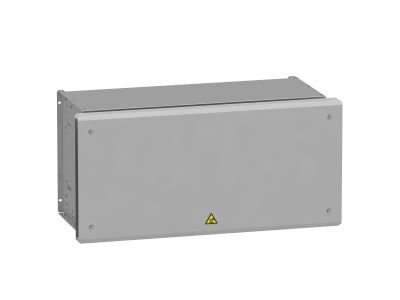

Rezystor hamowania VW3A7747 firmy Schneider Electric (seria VW3A) to element przeznaczony do rozpraszania energii w układach napędów z przemiennikami częstotliwości. Oferuje rezystancję 2,5 Ohm oraz moc 11 kW, co pozwala na efektywne i bezpieczne hamowanie silników w aplikacjach wymagających szybkiego zatrzymania. Stopień ochrony IP23 zabezpiecza wnętrze przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz przed kroplami wody padającymi pod kątem do 60°.

• Rezystancja 2,5 Ohm: Umożliwia uzyskanie odpowiedniego momentu hamującego w obwodzie DC, co przekłada się na precyzyjne i powtarzalne zatrzymanie napędu.
• Moc 11 kW: Gwarantuje skuteczne rozpraszanie energii cieplnej generowanej podczas hamowania, bez ryzyka przegrzania rezystora w przewidzianych warunkach pracy.
• Stopień ochrony IP23: Zapewnia ochronę przed przypadkowym dotknięciem części pod napięciem oraz przed wilgocią w postaci kropli – odpowiedni do montażu w szafach sterowniczych i rozdzielnicach o ograniczonej szczelności.
• Kompatybilność z serią VW3A: Dedykowany do przemienników częstotliwości Schneider Altivar, gwarantuje łatwy montaż i optymalne dopasowanie parametrów układu hamowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa i dyrektywami Unii Europejskiej. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych urządzeń elektrycznych (LVD). Rezystor spełnia standardy branżowe dla przemysłowych układów hamowania.

Zastosowanie

Rezystor VW3A7747 znajduje zastosowanie w układach napędów z przemiennikami częstotliwości, gdzie wymagane jest dynamiczne hamowanie silników asynchronicznych. Sprawdza się w aplikacjach o dużym momencie bezwładności lub częstych cyklach zatrzymań.

• Hamowanie silników w prasach, windach i dźwigach – szybkie i powtarzalne zatrzymanie bez przeciążeń.
• Układy transportu – taśmociągi, suwnice, podajniki wymagające kontrolowanego wyhamowania.
• Automatyka przemysłowa – maszyny pakujące, obrabiarki, wirówki, gdzie energia hamowania musi być rozproszona poza przemiennikiem.
• Systemy HVAC (wentylacja, klimatyzacja) – duże wentylatory i pompy z napędami o wysokiej bezwładności.

Wskazówki Montażowe

Montaż oraz podłączenie rezystora hamowania może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać czas niezbędny do rozładowania kondensatorów obwodu pośredniego przemiennika. Rezystor montować na powierzchni niepalnej, z zachowaniem odpowiedniej odległości od innych elementów dla zapewnienia wentylacji. Przekrój przewodów przyłączeniowych dobrać zgodnie z przewidywanym prądem hamowania oraz zgodnie z dokumentacją producenta. W przypadku pracy w trudnych warunkach środowiskowych (pył, wilgoć) zaleca się dodatkowe osłony mechaniczne. Do mocowania stosować śruby o odpowiedniej wytrzymałości – moment dokręcania według instrukcji montażu.

FAQ

• Jaka jest rezystancja tego rezystora hamowania? Rezystancja wynosi 2,5 Ohm. Wartość ta jest stała i niezmienna w zakresie temperatury pracy.
• Jaką moc może rozproszyć rezystor VW3A7747? Moc znamionowa to 11 kW. Jest to maksymalna moc, jaką rezystor może bezpiecznie rozpraszać w ciągłej pracy (lub w cyklu pracy określonym w dokumentacji).
• Jaki stopień ochrony ma ten rezystor? Posiada stopień ochrony IP23 – chroni przed ciałami stałymi o średnicy >12 mm oraz przed kroplami wody padającymi pod kątem do 60°, co pozwala na montaż w pomieszczeniach przemysłowych bez bezpośredniego opadu deszczu.
