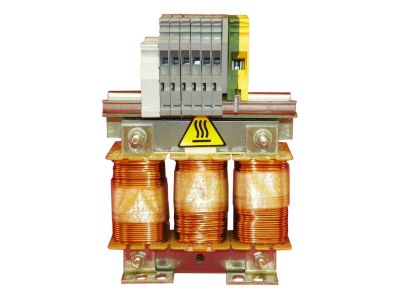

Akcesoria VW3A Dławik AC 3 fazowe 380/480VAC 50/60Hz 107A IP00 | VW3A4556 Schneider Electric

Opis i Kluczowe Cechy

Dławik AC 3-fazowy z serii VW3A (symbol VW3A4556) to akcesorium przeznaczone do pracy w sieciach 380-480 VAC, 50/60 Hz, o prądzie znamionowym 107 A. Dławik ten skutecznie ogranicza przepięcia łączeniowe i redukuje zawartość harmonicznych w obwodach zasilających przekształtniki. Stopień ochrony IP00 wymaga zabudowy w szafie rozdzielczej lub sterowniczej.

• Prąd znamionowy 107 A: Umożliwia pracę z dużymi odbiornikami (silniki, pompy, wentylatory) bez ryzyka przegrzania uzwojeń dławika.
• Napięcie 380-480 VAC (50/60 Hz): Uniwersalne dopasowanie do europejskich sieci niskiego napięcia – zarówno w instalacjach 400 V, jak i 480 V.
• Konstrukcja 3-fazowa: Dedykowana do prostowników i falowników, skutecznie tłumi harmoniczne w każdej fazie.
• Stopień ochrony IP00: Brak obudowy – wymaga montażu w szafie z odpowiednią wentylacją, zapewnia niskie koszty i łatwość integracji.
• Dławik AC (sieciowy): Chroni przekształtnik przed przepięciami sieciowymi i zmniejsza tętnienia prądu, wydłużając żywotność układu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zgodny z ogólnymi normami bezpieczeństwa dla urządzeń elektrycznych (seria EN 61558 / EN 60204). Ponieważ dławik przeznaczony jest do współpracy z falownikami, jego konstrukcja odpowiada standardom branżowym dla dławików sieciowych.

Zastosowanie

Dławik VW3A4556 stosowany jest głównie w układach napędowych z przekształtnikami częstotliwości. Poprawia jakość energii i chroni wrażliwe komponenty przed zakłóceniami.

• Ograniczenie harmonicznych generowanych przez falowniki – zgodność z wymogami sieci elektroenergetycznej.
• Ochrona wejściowych prostowników falownika przed przepięciami i skokami napięcia.
• Stabilizacja prądu w obwodach pośredniczących DC (poprzez redukcję tętnień).
• Zastosowanie w rozdzielnicach głównych i szafach sterowniczych w przemyśle maszynowym, węzłach cieplnych oraz napędach pomp i wentylatorów.

Wskazówki Montażowe

Montaż dławika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Dławik montuje się na szynie TH35 (w razie adaptera) lub bezpośrednio do płyty montażowej w szafie – zalecane jest użycie elementów mocujących zgodnych z dokumentacją. Przekrój przewodów przyłączeniowych dobrać do obciążenia 107 A (np. 35 mm² Cu). Zachować odstępy dla zapewnienia cyrkulacji powietrza – IP00 nie zapewnia ochrony przed ciałami stałymi i wilgocią. Moment dokręcania zacisków według etykiety produktu.

FAQ

• Czy dławik ma zabudowę obudowę? Nie, stopień ochrony IP00 oznacza brak obudowy. Należy go montować wewnątrz szafy rozdzielczej lub sterowniczej z odpowiednim stopniem ochrony (np. IP54).
• Jaki jest maksymalny prąd zwarciowy? W danych katalogowych nie podano wartości prądu zwarciowego. Dławik jest przystosowany do pracy ciągłej przy 107 A – przy doborze zabezpieczeń nadprądowych kieruj się danymi falownika.
• Czy ten dławik pasuje do falowników innych producentów? Parametry elektryczne (380-480 V, 107 A, 50/60 Hz) są uniwersalne. Należy jednak zweryfikować kompatybilność mechaniczną oraz wymagania dotyczące indukcyjności – producent określa go jako dedykowany do serii VW3A, ale może być stosowany w każdym układzie o zbliżonych parametrach.
