Akcesoria do wyłącznika 3VA10/3VA24, styk pomocniczy 1CO, HQ_EL do PLC.24VUC | 3VA9988-0AA13 Siemens

Alternatywny kod produktu: 3VA99880AA13

Opis i Kluczowe Cechy

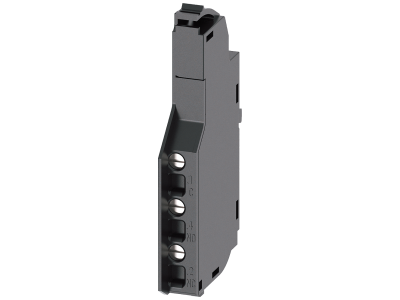

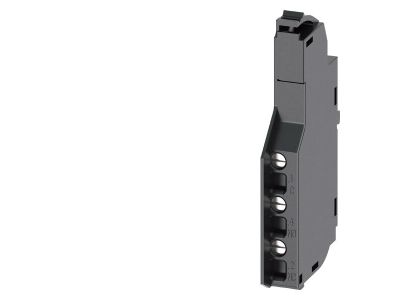

Styk pomocniczy 1CO (jeden zestyk przełączny) typu HQ o szerokości 7 mm, przeznaczony do wewnętrznego montażu w wyłącznikach kompaktowych Siemens serii 3VA (3VA1, 3VA20–3VA26). Symbol katalogowy: 3VA9988-0AA13. Zaprojektowany do współpracy z układami sterowania PLC przy napięciu 24 V UC, zapewnia niezawodną sygnalizację stanu wyłącznika i realizację funkcji pomocniczych w kompaktowej obudowie.

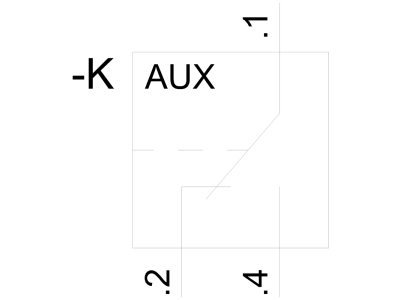

• Styk przełączny 1CO: Umożliwia przekazanie informacji o stanie wyłącznika (załączony/wyłączony) do systemu nadrzędnego, a także realizację prostych funkcji blokad i przełączeń.
• Napięcie sterowania 24 V UC: Przystosowany do obwodów sterowniczych 24 V AC/DC – kompatybilny z typowymi wejściami PLC i przekaźników przemysłowych.

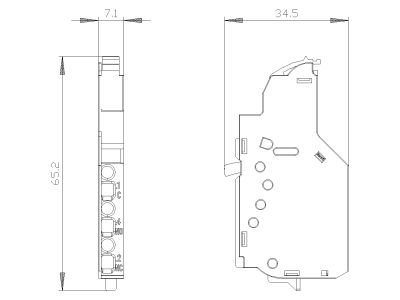

• Szerokość 7 mm (typ HQ): Minimalne wymiary pozwalają na gęstą zabudowę wewnątrz wyłącznika, nie zajmując cennej przestrzeni montażowej.
• Kodowanie barwne i mechaniczne: Dedykowane gniazda w wyłączniku oraz system kodowania eliminują ryzyko pomyłki podczas montażu – instalacja bezbłędna i szybka.
• Uniwersalność serii 3VA: Pasuje do wielu wariantów wyłączników kompaktowych 3VA, co ułatwia standaryzację magazynu i upraszcza dobór części zamiennych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami DIN obowiązującymi w aparaturze modułowej i wyłącznikach kompaktowych. Posiada certyfikat CE. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Styk pomocniczy 3VA9988-0AA13 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest monitorowanie stanu wyłącznika kompaktowego oraz sterowanie za pośrednictwem PLC. Idealnie sprawdza się w:

• Sygnalizacji stanu wyłącznika (załączony/wyłączony/zwarcie) w systemach nadzoru i automatyki budynkowej.
• Przekazywaniu impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC w celu realizacji sekwencji załączeń.
• Realizacji blokad krzyżowych oraz zabezpieczeń logicznych w rozdzielnicach głównych i podrozdzielniach.
• Współpracy z układami automatyki procesowej w maszynach i liniach produkcyjnych wymagających kompaktowych rozwiązań sygnalizacyjnych.

Wskazówki Montażowe

Montaż styków pomocniczych wewnątrz wyłączników kompaktowych 3VA powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Elementy montuje się w dedykowanych kieszeniach wyposażenia wewnętrznego zgodnie z instrukcją producenta – system kodowania barwnego i mechanicznego ułatwia poprawną lokalizację. Zaleca się stosowanie momentów dokręcania oraz przekrojów przewodów zgodnie z dokumentacją techniczną wyłącznika. Po zamontowaniu należy sprawdzić działanie styków przy użyciu miernika.

FAQ

• Jakie jest napięcie znamionowe styków pomocniczych? Styk przeznaczony jest do obwodów sterowniczych o napięciu 24 V UC (AC/DC). Wartość ta dotyczy napięcia sterowania – parametry prądowe (np. prąd umowny I_th) należy sprawdzić w karcie katalogowej produktu.
• Czy ten styk pomocniczy pasuje do wszystkich wyłączników serii 3VA? Tak, model 3VA9988-0AA13 jest kompatybilny z wyłącznikami kompaktowymi Siemens 3VA1 oraz 3VA20–3VA26. Należy jednak upewnić się co do dostępności odpowiedniego gniazda w danym egzemplarzu wyłącznika – szczegóły podaje instrukcja montażu.
• Czy styk wymaga dodatkowego zasilania? Nie, styk pomocniczy jest elementem biernym – sygnalizuje stan wyłącznika poprzez zmianę położenia zestyków. Nie wymaga żadnego zewnętrznego napięcia do swojej pracy. Napięcie 24 V UC dotyczy obwodu, w którym styk pracuje, a nie zasilania samego stykownika.
