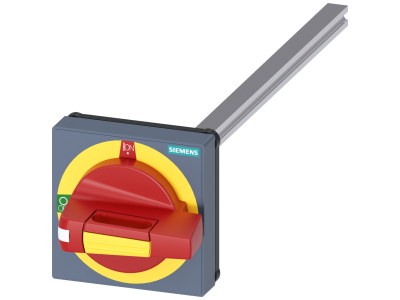

Akcesoria do wyłącznika 3KD, wlk. 1/2, napęd obrotowy drzwiowy z wałkiem 300mm, żółto-czerwony | 8UD1171-2AD15 Siemens

Alternatywny kod produktu: 8UD11712AD15

Opis i Kluczowe Cechy

Napęd obrotowy drzwiowy przeznaczony do wyłącznika 3KD w wielkości 1/2, wyposażony w wałek o długości 300 mm. Wykonany w żółto-czerwonej kolorystyce zgodnej z konwencją oznaczania elementów awaryjnego wyłączania. Symbol katalogowy: 8UD1171-2AD15. Umożliwia wygodną obsługę wyłącznika bez konieczności otwierania drzwi rozdzielnicy, co zwiększa bezpieczeństwo i ergonomię pracy.

• Wałek 300 mm: Odpowiednia długość umożliwia montaż napędu na standardowej głębokości szafy sterowniczej, zapewniając płynne przeniesienie ruchu obrotowego na wyłącznik.
• Kolorystyka żółto-czerwona: Wyraźne oznaczenie zgodne z międzynarodową konwencją dla urządzeń awaryjnego zatrzymania, ułatwiające szybką identyfikację w sytuacjach krytycznych.
• Dedykowany do wyłączników 3KD wlk. 1/2: Precyzyjne dopasowanie mechaniczne gwarantuje prawidłowe działanie i niezawodność w czasie eksploatacji.
• Konstrukcja obrotowa montowana na drzwiach: Umożliwia obsługę wyłącznika bez otwierania drzwi rozdzielnicy, co skraca czas reakcji i zwiększa bezpieczeństwo operatora.
• Solidne wykonanie: Elementy napędu odporne na obciążenia mechaniczne przy częstym użytkowaniu – odpowiednie do zastosowań przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami europejskich norm dla aparatury łączeniowej oraz posiada oznaczenie CE. Przeznaczony do stosowania w systemach wyłączników kompaktowych spełniających wymagania odpowiednich dyrektyw niskonapięciowych.

Zastosowanie

Napęd obrotowy drzwiowy z wałkiem 300 mm znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest zdalna lub awaryjna obsługa wyłącznika bez naruszania osłon drzwiowych. Idealny do instalacji, w których priorytetem jest szybkie i bezpieczne odcięcie zasilania.

• Awaryjne wyłączanie zasilania w maszynach i urządzeniach przemysłowych – żółto-czerwona gałka jednoznacznie identyfikuje funkcję STOP.
• Sterowanie wyłącznikiem głównym rozdzielnicy z poziomu drzwi – bez konieczności otwierania szafy, co przyspiesza codzienną obsługę.
• Zastosowanie w instalacjach wymagających wizualnej sygnalizacji stanu wyłącznika (pozycja załącz/wyłącz widoczna z zewnątrz).
• Kompatybilny z wyłącznikami kompaktowymi serii 3KD w wielkości 1/2, stosowanymi w automatyce budynkowej i przemyśle.

Wskazówki Montażowe

Montaż i wszelkie prace przy napędzie oraz wyłączniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie w obwodzie głównym i pomocniczym. Napęd przeznaczony jest do montażu na drzwiach rozdzielnicy – należy postępować zgodnie z instrukcją producenta dołączoną do wyłącznika 3KD. Przykręcenie uchwytu oraz połączenie wałka z mechanizmem wyłącznika wymaga użycia odpowiednich narzędzi i momentu dokręcania określonego w dokumentacji. Przekrój przewodów (jeśli dotyczy) należy dobrać do rzeczywistego obciążenia prądowego. Upewnij się, że drzwi szafy zamykają się prawidłowo, a wałek nie ulega zgięciu ani zatarciu.

FAQ

• Czy napęd jest wyposażony w podświetlenie LED? Nie – w podanych danych brak informacji o oświetleniu. Dostępna jest wyłącznie wersja z mechaniczną gałką żółto-czerwoną, bez elementów świetlnych.
• Jaki stopień ochrony IP ma ten napęd? Producent nie podaje konkretnego stopnia IP dla tego akcesorium. Standardowo w przypadku montażu na drzwiach rozdzielnicy ochronę zapewnia sama szafa, zwykle o stopniu co najmniej IP54. Aby uzyskać szczegółowe dane, należy sprawdzić dokumentację techniczną wyłącznika 3KD.
• Czy wałek 300 mm można skrócić? W danych nie ma informacji o możliwości skracania wałka. Należy stosować go w oryginalnej długości – w przypadku konieczności dopasowania zalecamy konsultację z producentem lub dystrybutorem.
