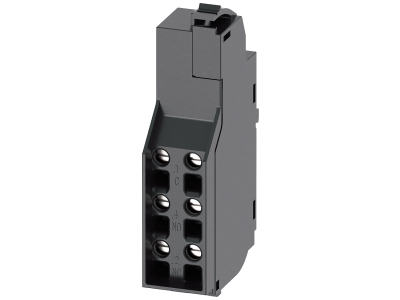

AKCES. DO 3VA10...3VA24: (AUX) - STYK POMOCNICZY PRZEŁĄCZNY 1CO (2 X ZACISKOWY SZER. DWÓCH MOD.), TY | 3VA9988-0AA11 Siemens

Alternatywny kod produktu: 3VA99880AA11

Opis i Kluczowe Cechy

Styk pomocniczy przełączny 1CO (symbol 3VA9988-0AA11) firmy Siemens przeznaczony jest do montażu wewnątrz wyłączników kompaktowych serii 3VA11...3VA15 oraz 3VA20...3VA26. Element o szerokości dwóch modułów zapewnia jeden zestyk przełączny, co pozwala na elastyczne wzbogacenie funkcji wyłącznika bez zajmowania dodatkowej przestrzeni w rozdzielnicy.

• Styk przełączny 1CO: Umożliwia sygnalizację stanu pracy wyłącznika (załączony/wyłączony) lub sterowanie układami pomocniczymi – jeden zestyk zastępuje zarówno zwierny, jak i rozwierny, upraszczając konfigurację.
• Kodowanie barwne i mechaniczne: Dzięki wyraźnemu oznaczeniu kolorystycznemu i mechanicznemu ryglowaniu montaż w kieszeniach wyposażenia wyłącznika jest bezbłędny nawet przy dużej liczbie akcesoriów.
• Elastyczność zastosowań: Akcesorium współpracuje z wieloma seriami konstrukcyjnymi wyłączników kompaktowych 3VA, co ułatwia standaryzację magazynu i skraca czas doboru.
• Wewnętrzne wyposażenie dodatkowe: Montowane bezpośrednio w obudowie wyłącznika – nie powiększa wymiarów zewnętrznych i nie wymaga dodatkowych miejsc w rozdzielnicy.
• Kompatybilność z całym systemem 3VA: Ten styk pomocniczy jest częścią szerokiej gamy akcesoriów wewnętrznych Siemens, obejmującej łączniki pomocnicze, wyzwalacze i zamki, co umożliwia budowę spójnej konfiguracji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jako wewnętrzne wyposażenie wyłączników kompaktowych 3VA, spełnia standardy bezpieczeństwa i niezawodności wymagane w instalacjach przemysłowych i budynkowych.

Zastosowanie

Styk pomocniczy przełączny 1CO dedykowany jest do rozbudowy funkcji sygnalizacyjnych i sterowniczych wyłączników kompaktowych Siemens 3VA. Sprawdza się w następujących scenariuszach:

• Sygnalizacja stanu wyłącznika (załączenie/wyłączenie) dla systemów nadzoru lub paneli operatorskich.
• Przekazywanie sygnału do sterowników PLC lub modułów automatyki budynkowej o zadziałaniu wyłącznika.
• Realizacja blokad krzyżowych lub sekwencyjnych w układach dystrybucji energii.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest monitorowanie pracy wyłączników kompaktowych.

Wskazówki Montażowe

Montaż akcesorium wewnętrznego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia od wyłącznika. Styk pomocniczy instaluje się w odpowiedniej kieszeni wyposażenia wyłącznika kompaktowego (zgodnie z oznaczeniami kolorystycznymi). Nie wymaga użycia narzędzi – kodowanie mechaniczne zapewnia prawidłowe osadzenie. Przekrój przewodów oraz moment dokręcania zacisków (jeśli występują) należy dobrać zgodnie z dokumentacją techniczną wyłącznika. Przed ponownym załączeniem napięcia sprawdzić poprawność montażu i działanie styku.

FAQ

• Czy styk pomocniczy jest podświetlany? Nie, styk pomocniczy 3VA9988-0AA11 nie posiada podświetlenia – jest to element sygnalizacyjno-sterowniczy bez diody LED. Jego stan można odczytać za pomocą zewnętrznej sygnalizacji.
• Jaki stopień ochrony ma to akcesorium? Ponieważ jest montowane wewnątrz wyłącznika kompaktowego, jego stopień ochrony wynika z obudowy samego wyłącznika. Producent nie podaje osobnego IP dla tego elementu.
• Czy styk działa w trybie zwiernym i rozwiernym jednocześnie? Styk przełączny 1CO (changeover) ma trzy zaciski: wspólny, zwierny i rozwierny. W zależności od podłączenia może pełnić funkcję zwierną lub rozwierną – nie wymaga to zmiany samego akcesorium.
