AKCES. 8US. 60 MM, ADAPTER DO 3VA 160 A, IE=144 A DLA 3VA10/11,VA50/51 WYS.:200 MM, SZER.: 77 MM | 8US1213-4AU01 Siemens

Alternatywny kod produktu: 8US12134AU01

Opis i Kluczowe Cechy

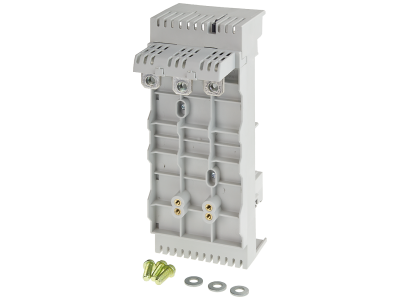

Adapter systemu szyn zbiorczych Siemens o symbolu 8US1213-4AU01 przeznaczony do wyłączników serii 3VA o prądzie do 160 A. Jego prąd znamionowy Ie wynosi 144 A dla typów 3VA10/11 oraz VA50/51. Wysokość adaptera to 200 mm, szerokość 77 mm, a rozstaw szyn montażowych wynosi 60 mm. Dzięki zwartej konstrukcji i prefabrykowanemu ostykowaniu adapter umożliwia szybkie, bezpieczne i oszczędne miejsce łączenie wyłączników z szynami zbiorczymi w rozdzielnicach instalacyjnych.

• Prąd znamionowy Ie: 144 A (dla 3VA10/11, VA50/51) – gwarantuje bezpieczne przewodzenie prądu przy pełnym obciążeniu, bez ryzyka przegrzania styków.
• Kompatybilność: przeznaczony do wyłączników 3VA o prądzie do 160 A – umożliwia elastyczne konfiguracje rozdzielnic i łatwą rozbudowę instalacji.
• Wymiary kompaktowe: wysokość 200 mm, szerokość 77 mm – pozwala na zabudowę w ograniczonej przestrzeni, optymalizując wykorzystanie miejsca w szafie.
• Rozstaw szyn 60 mm: standardowy wymiar systemu 8US, zapewniający szybki i pewny montaż na belkach wzdłużnych bez dodatkowych narzędzi.
• System 8US Siemens: mocowanie mechaniczne i ostykowanie elektryczne w jednej operacji – skraca czas montażu i redukuje koszty instalacji.

Zgodność z Normami

Adapter 8US1213-4AU01 jest elementem systemu szyn zbiorczych Siemens 8US, który spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Dzięki światowym dopuszczeniom może być stosowany w budowie maszyn i urządzeń na całym świecie.

Zastosowanie

Adapter przeznaczony jest do montażu wyłączników 3VA na szynach zbiorczych w rozdzielnicach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Rozdzielnice główne i podrozdzielnie w budynkach przemysłowych i komercyjnych.
• Systemy dystrybucji energii w maszynach i urządzeniach produkcyjnych.
• Instalacje wymagające szybkiej wymiany lub rozbudowy wyłączników bez konieczności demontażu całej rozdzielnicy.
• Nowoczesne rozdzielnice instalacyjne, gdzie liczy się oszczędność miejsca i przejrzystość okablowania.

Wskazówki Montażowe

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Adapter montuje się na belkach wzdłużnych systemu 8US przy rozstawie szyn 60 mm. Należy postępować zgodnie z dokumentacją techniczną producenta – przestrzegać zalecanego momentu dokręcania oraz doboru przekroju przewodów do prądu obciążenia (Ie=144 A). Niewłaściwy montaż może prowadzić do przegrzania lub uszkodzenia izolacji.

FAQ

• Do jakich wyłączników przeznaczony jest adapter 8US1213-4AU01? Adapter jest przeznaczony do wyłączników serii 3VA o prądzie do 160 A, a jego prąd znamionowy Ie=144 A dotyczy typów 3VA10/11 oraz VA50/51. Przed montażem sprawdź kompatybilność z konkretnym modelem wyłącznika.

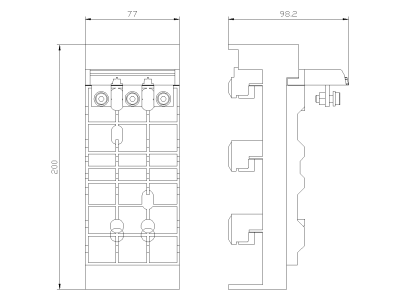

• Jakie są dokładne wymiary adaptera? Wysokość adaptera wynosi 200 mm, szerokość 77 mm. Jest on przystosowany do rozstawu szyn montażowych 60 mm.
• Czy adapter posiada wbudowane podświetlenie LED lub sygnalizację? Nie, adapter nie zawiera żadnych elementów sygnalizacyjnych ani podświetlenia. Pełni wyłącznie funkcję mechaniczną i elektryczną – łączy wyłącznik z szynami zbiorczymi.
