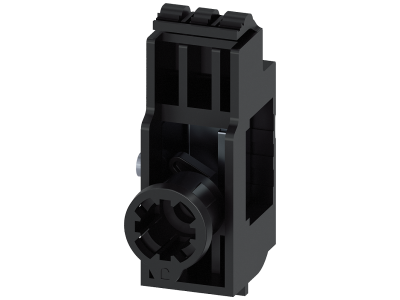

Adapter do zamka bębenkowego, przedział wyposażenia, wyposażenie do: 3VA1 160 | 3VA9157-0LF10 Siemens

Alternatywny kod produktu: 3VA91570LF10

Opis i Kluczowe Cechy

Adapter do zamka bębenkowego Siemens 3VA9157-0LF10 to dedykowane wyposażenie dodatkowe do wyłączników kompaktowych serii 3VA1 160. Umożliwia montaż zamka bębenkowego (typu Ronis) w przedziale wyposażenia wyłącznika, co pozwala na mechaniczne blokowanie dźwigni wahliwej w wybranej pozycji roboczej. Rozwiązanie stosowane w aplikacjach wymagających zabezpieczenia przed nieupoważnionym lub przypadkowym załączeniem bądź wyłączeniem obwodu.

• Dedykowany do 3VA1 160: Precyzyjnie dopasowany do wyłączników kompaktowych Siemens 3VA1 160 – gwarantuje pewne osadzenie i niezawodne działanie blokady.
• Mocowanie w przedziale wyposażenia: Adapter montowany wewnątrz wyłącznika, nie zwiększa gabarytów zewnętrznych – oszczędność miejsca w rozdzielnicy.
• Kompatybilny z zamkiem bębenkowym Ronis: Umożliwia zastosowanie standardowych wkładek bębenkowych – łatwa integracja z systemem kluczy zakładowych.
• Blokada w pozycjach OFF lub ON: Pozwala zablokować dźwignię w żądanej pozycji roboczej – skuteczna ochrona przed nieautoryzowanym przełączeniem podczas prac konserwacyjnych.
• Certyfikowany komponent Siemens: Oryginalne akcesorium producenta – zgodność konstrukcyjna i materiałowa z wyłącznikiem, brak ryzyka utraty gwarancji.

Zgodność z Normami

Adapter 3VA9157-0LF10 jest oryginalnym wyposażeniem dodatkowym Siemens zaprojektowanym do wyłączników kompaktowych 3VA. Jako element systemu przeznaczonego do zastosowań przemysłowych i instalacyjnych spełnia wymagania odpowiednich norm europejskich dotyczących mechanizmów blokujących w osprzęcie łączeniowym. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Adapter zamka bębenkowego znajduje zastosowanie wszędzie tam, gdzie wymagane jest mechaniczne ryglowanie wyłącznika kompaktowego w celu ochrony osób i urządzeń przed skutkami niekontrolowanego załączenia napięcia.

• Blokada wyłącznika w pozycji OFF podczas prac serwisowych i konserwacyjnych – zgodność z zasadami bezpieczeństwa (zasada pięć razy „tak").
• Zabezpieczenie przed nieupoważnionym włączaniem w strefach dostępnych dla osób bez uprawnień (np. budynki użyteczności publicznej, hale produkcyjne).
• Ryglowanie wyłącznika w pozycji ON dla obwodów, które muszą pozostać załączone w trybie awaryjnym – zapobiega przypadkowemu wyłączeniu przez personel.
• Integracja z systemem blokad wielobrygadowych – możliwość zastosowania zamka bębenkowego z własnym kluczem dla każdej ekipy serwisowej.

Wskazówki Montażowe

Montaż adaptera oraz wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest odłączony od źródła zasilania. Adapter instaluje się w przedziale wyposażenia wyłącznika kompaktowego 3VA1 160 zgodnie z instrukcją producenta. Wyłącznik montowany jest na szynie TH35 (DIN) lub na płycie montażowej. Momenty dokręcania śrub oraz parametry połączeń należy stosować według dokumentacji technicznej Siemens.

FAQ

• Czy adapter 3VA9157-0LF10 pasuje do wszystkich wyłączników 3VA? Nie. Adapter przeznaczony jest wyłącznie do wyłączników kompaktowych 3VA1 o wielkości 160 A. Do innych serii (np. 3VA2, 3VA4) należy stosować dedykowane akcesoria.
• Czy zamek bębenkowy jest dołączony do adaptera? Nie. Adapter 3VA9157-0LF10 jest elementem mocującym (półką) umożliwiającym montaż oddzielnie zamawianego zamka bębenkowego typu Ronis. Wkładka bębenkowa i klucze dobierane są indywidualnie.
• Czy mogę zablokować wyłącznik jednocześnie w pozycji OFF i ON? Nie. Mechanizm pozwala na zablokowanie dźwigni w jednej wybranej pozycji – OFF lub ON. Wyboru dokonuje się podczas montażu w zależności od wymagań aplikacji.
