Adapter urządzeniowy wyłącznika kompaktowego, 4-bieg., 590 A do 3VA24 połączenie z adapterem | 8US1313-4AM04 Siemens

Alternatywny kod produktu: 8US13134AM04

Opis i Kluczowe Cechy

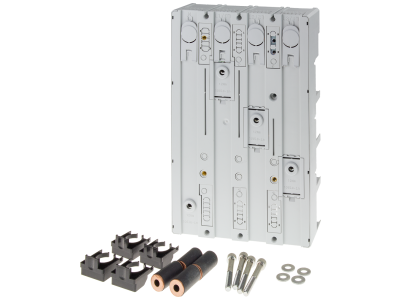

Adapter urządzeniowy wyłącznika kompaktowego Siemens o symbolu 8US1313-4AM04 przeznaczony jest do montażu wyłączników 3VA24 w systemie szyn zbiorczych 8US. Dzięki czterem biegunom i prądowi znamionowemu 590 A umożliwia bezpieczne przyłączanie odbiorników o dużym obciążeniu w rozdzielnicach instalacyjnych i przemysłowych. Szerokość modułu nie została podana w danych producenta, jednak konstrukcja adaptera dostosowana jest do rozstawu szyn 60 mm i belek wzdłużnych.

• Prąd znamionowy 590 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania połączeń.
• 4 bieguny: Umożliwia jednoczesne zabezpieczenie i przyłączenie wszystkich faz oraz przewodu neutralnego w sieciach trójfazowych.
• Dedykowany do wyłącznika kompaktowego 3VA24: Zapewnia idealne dopasowanie mechaniczne i elektryczne, co skraca czas montażu i eliminuje ryzyko błędów.
• System szyn zbiorczych 8US Siemens: Łączy mocowanie mechaniczne i ostykowanie elektryczne w jednej operacji, redukując koszty i pracochłonność instalacji.
• Zabezpieczone osłony przed dotykiem palców: Zwiększają bezpieczeństwo personelu podczas prac eksploatacyjnych i konserwacyjnych.

Zgodność z Normami

Adapter 8US1313-4AM04 został zaprojektowany zgodnie z europejskimi standardami oraz posiada certyfikację CE. Producent deklaruje dopuszczenie na całym świecie, co umożliwia stosowanie w budowie maszyn i urządzeń w skali globalnej. W danych wejściowych nie podano konkretnych numerów norm – w razie potrzeby zalecamy kontakt z działem technicznym Siemens.

Zastosowanie

Adapter urządzeniowy przeznaczony jest do budowy nowoczesnych rozdzielnic głównych, podrozdzielnic przemysłowych oraz szaf sterowniczych, w których wymagane jest bezpieczne i oszczędne miejsce przyłączanie wyłączników kompaktowych.

• Przyłączanie wyłączników kompaktowych 3VA24 w rozdzielnicach głównych budynków komercyjnych i przemysłowych.
• Wykorzystanie w systemach szyn zbiorczych 8US jako element prefabrykowany, umożliwiający szybką rozbudowę i modyfikację instalacji.
• Zastosowanie w obwodach o prądzie do 590 A, np. zasilanie maszyn, agregatów, linii produkcyjnych.
• Montaż w rozdzielnicach wymagających kompaktowej zabudowy i wysokiego bezpieczeństwa eksploatacji.

Wskazówki Montażowe

Montaż adaptera 8US1313-4AM04 oraz podłączanie przewodów i szyn zbiorczych powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Adapter mocuje się na belkach wzdłużnych w systemie szyn zbiorczych 8US (rozstaw szyn 60 mm). Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 590 A. Momenty dokręcania połączeń śrubowych stosować według dokumentacji technicznej producenta. Po zamontowaniu sprawdzić poprawność ostykowania i izolacji.

FAQ

• Czy adapter 8US1313-4AM04 nadaje się tylko do wyłączników 3VA24? Zgodnie z danymi producenta, adapter jest dedykowany do wyłączników kompaktowych 3VA24. Przystosowany jest do montażu z systemem szyn zbiorczych 8US Siemens.
• Jakie maksymalne obciążenie prądowe można bezpiecznie stosować? Dopuszczalny prąd znamionowy wynosi 590 A. Wartość ta dotyczy każdej fazy w konfiguracji 4-biegunowej.
• Czy adapter posiada osłony zabezpieczające przed przypadkowym dotknięciem? Tak, system szyn zbiorczych 8US wyposażono w osłony zabezpieczające przed wetknięciem palców, co podnosi bezpieczeństwo podczas eksploatacji rozdzielnicy.
