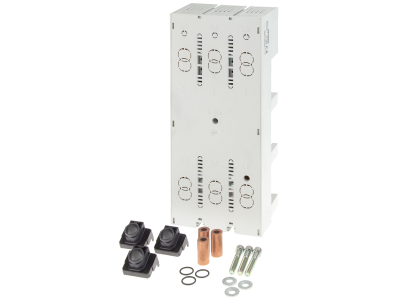

Adapter urządzeniowy wyłącznika kompaktowego, 3-biegunowy, 250 A Odstęp między osiami szyn 60mm, do | 8US1213-4AP03 Siemens

Alternatywny kod produktu: 8US12134AP03

Opis i Kluczowe Cechy

Adapter urządzeniowy Siemens z serii 8US (symbol 8US1213‑4AP03) przeznaczony do wyłączników kompaktowych. Konstrukcja 3‑biegunowa, prąd znamionowy 250 A oraz odstęp między osiami szyn wynoszący 60 mm zapewniają niezawodne połączenie w rozdzielnicach instalacyjnych i przemysłowych. System szyn zbiorczych 8US umożliwia szybki montaż oraz łatwą wymianę urządzeń, co przekłada się na oszczędność czasu i redukcję kosztów.

• Prąd znamionowy 250 A: bezpieczna praca w obwodach o znacznym obciążeniu – odpowiedni dla wyłączników kompaktowych średniej mocy.
• 3‑biegunowa konstrukcja: kompatybilność z typowymi układami trójfazowymi, zapewniająca ciągłość zasilania.
• Odstęp między osiami szyn 60 mm: standardowy wymiar dla belek wzdłużnych, ułatwiający integrację z rozdzielnicami modułowymi.
• Mocowanie mechaniczne i stykowanie elektryczne w jednej operacji: skrócenie czasu montażu oraz eliminacja błędów łączeniowych.
• Osłony zabezpieczone przed przypadkowym dotknięciem: wysoki poziom bezpieczeństwa personelu podczas eksploatacji.

Zgodność z Normami

Adapter należy do systemu szyn zbiorczych 8US firmy Siemens, który posiada dopuszczenia na całym świecie i może być stosowany w budowie maszyn oraz urządzeń zgodnie z wymaganiami norm europejskich i standardów DIN. Produkt oznaczony jest certyfikatem CE, potwierdzającym zgodność z obowiązującymi dyrektywami.

Zastosowanie

Adapter 8US1213‑4AP03 dedykowany jest do montażu wyłączników kompaktowych na szynach zbiorczych w rozdzielnicach instalacyjnych i przemysłowych.

• Zasilanie i zabezpieczenie obwodów głównych w rozdzielnicach głównych i podrozdzielnicach.
• Budowa modułowych systemów rozdziału energii w maszynach i urządzeniach.
• Prefabrykacja gałęzi odbiorników – redukcja kosztów i czasu instalacji.
• Łatwa rozbudowa i wymiana wyłączników w istniejących rozdzielnicach bez przerywania pracy pozostałych obwodów.

Wskazówki Montażowe

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Adapter przeznaczony jest do mocowania na belkach wzdłużnych o rozstawie 60 mm (nie na szynie TH35). Należy postępować zgodnie z dokumentacją techniczną producenta, dobrać przekrój przewodów do prądu znamionowego 250 A oraz zachować wymagane momenty dokręcania. Przed uruchomieniem sprawdzić poprawność osadzenia i styków.

FAQ

• Czy adapter pasuje do standardowej szyny DIN TH35? Nie, adapter jest przeznaczony wyłącznie do belek wzdłużnych o odstępie 60 mm, typowych dla systemu szyn zbiorczych 8US.
• Jaki prąd znamionowy wytrzymuje adapter? Zgodnie z danymi technicznymi prąd znamionowy wynosi 250 A – dotyczy to ciągłej pracy w obwodzie trójfazowym.
• Czy można nim łączyć wyłączniki kompaktowe innych producentów? Adapter jest przeznaczony do współpracy z wyłącznikami kompaktowymi zgodnymi z systemem szyn zbiorczych 8US. Zalecamy weryfikację kompatybilności mechanicznej i elektrycznej przed montażem.
