Adapter urządzeniowy S0, 32A, do systemu szyn zbiorczych 60mm, długość 45x 260mm | 8US1251-5NT11 Siemens

Alternatywny kod produktu: 8US12515NT11

Opis i Kluczowe Cechy

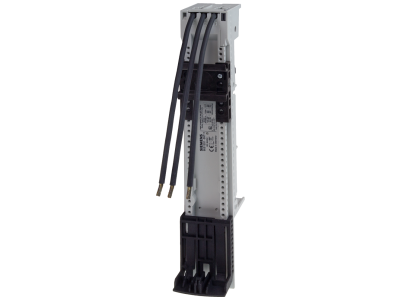

Adapter urządzeniowy S0 firmy Siemens (symbol 8US1251-5NT11) przeznaczony do systemu szyn zbiorczych 8US o rozstawie 60 mm. Prąd znamionowy 32 A umożliwia bezpieczne zasilanie urządzeń ochronnych w obwodach o znacznym obciążeniu. Kompaktowe wymiary (45×260 mm) i modułowa konstrukcja zapewniają oszczędność miejsca w rozdzielnicy oraz szybki montaż.

• Prąd znamionowy 32 A: Gwarantuje bezpieczną pracę przy zasilaniu rozłączników bezpiecznikowych i wyłączników nadprądowych bez ryzyka przegrzania styków.
• System szyn zbiorczych 8US (rozstaw 60 mm): Umożliwia bezpośrednie mocowanie mechaniczne i elektryczne w jednej operacji, co skraca czas instalacji i redukuje koszty.
• Wymiary 45×260 mm (szer. × dł.): Kompaktowa budowa pozwala na uporządkowaną zabudowę w rozdzielnicach instalacyjnych przy zachowaniu przejrzystości.
• Zabezpieczone przed dotykiem osłony: Zapewniają wysoki poziom bezpieczeństwa personelu podczas prac eksploatacyjnych (ochrona przed przypadkowym kontaktem z elementami pod napięciem).
• Modułowa konstrukcja S0: Ułatwia wymianę poszczególnych urządzeń lub całych kombinacji bez konieczności demontażu całego systemu.

Zgodność z Normami

Adapter spełnia wymagania międzynarodowych norm oraz posiada certyfikat CE. System szyn zbiorczych 8US firmy Siemens jest dopuszczony do stosowania na całym świecie, co umożliwia jego zastosowanie w budowie maszyn i urządzeń w skali globalnej.

Zastosowanie

Adapter urządzeniowy S0 32A przeznaczony jest do przyłączania urządzeń ochronnych i rozdzielczych w systemach szyn zbiorczych 8US. Sprawdza się w rozdzielnicach instalacyjnych budynków mieszkalnych, biurowych oraz przemysłowych.

• Zasilanie bezpiecznikowych rozłączników izolacyjnych i wyłączników nadprądowych w rozdzielnicach głównych i podrozdzielniach.
• Budowa uporządkowanych gałęzi odbiorczych w systemach szyn zbiorczych o prądzie do 1600 A.
• Automatyka budynkowa – dystrybucja energii do sterowników, styczników i przekaźników w szafach sterowniczych.
• Modernizacja istniejących instalacji – łatwa wymiana pojedynczych adapterów bez ingerencji w cały system szyn.

Wskazówki Montażowe

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Adapter mocuje się na belkach wzdłużnych systemu szyn zbiorczych 8US o rozstawie 60 mm – ostykowanie elektryczne i mocowanie mechaniczne odbywa się w jednej operacji. Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami do prądu znamionowego 32 A. Nie stosować adaptera poza systemem 8US. Wszelkie prace wykonywać zgodnie z dokumentacją producenta.

FAQ

• Czy adapter 8US1251-5NT11 jest kompatybilny z urządzeniami ochronnymi innych producentów? Adapter został zaprojektowany do współpracy z aparaturą modułową w rozmiarze S0. Zaleca się stosowanie w systemie Siemens 8US, ale można go używać z urządzeniami zgodnymi z tym standardem montażowym.
• Jakie są wymiary adaptera? Adapter ma szerokość 45 mm i długość 260 mm, co odpowiada pojedynczemu modułowi w systemie szyn zbiorczych 8US.
• Czy montaż adaptera wymaga specjalnych narzędzi? Nie, mocowanie odbywa się ręcznie – ostykowanie i blokada mechaniczna realizowane są w jednej operacji. Należy jednak przestrzegać momentów dokręcania podanych w dokumentacji.
