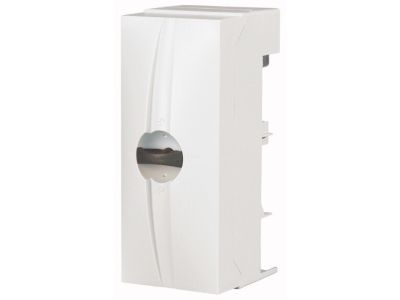

Adapter przyłączający z osłoną przednią 35-120mm2 BBA-TP3/120 | 107184 Eaton

Opis i Kluczowe Cechy

Adapter przyłączający EATON BBA-TP3/120 to zaawansowane rozwiązanie techniczne dedykowane do profesjonalnych systemów szyn zbiorczych o rozstawie 60 mm. Urządzenie charakteryzuje się wysoką obciążalnością prądową na poziomie prądu znamionowego pracy Ie wynoszącego 440 A, co pozwala na bezpieczną dystrybucję energii w wymagających aplikacjach przemysłowych. Technika połączeń śrubowych gwarantuje trwały i pewny styk elektryczny, minimalizując ryzyko wystąpienia rezystancji przejścia. Adapter obsługuje szeroki zakres przekrojów przewodów od 35 mm² do 120 mm² (odpowiednik AWG2-MCM250), a także elastyczne szyny miedziane o wymiarach 10x16x0,8 mm. Konstrukcja o szerokości 81 mm została wykonana z materiałów wolnych od silikonu i chloru, co jest kluczowe w specyficznych środowiskach przemysłowych.

• Wysoka odporność termiczna: Materiał obudowy wytrzymuje temperatury robocze do 120°C.
• Uniwersalność montażu: Kompatybilność z szynami o wymiarach od 12x5/10 do 30x5/10 oraz z podwójnym profilem T.
• Zdejmowane zaciski: Innowacyjna konstrukcja umożliwia podłączanie nieprzyciętych przewodów, co znacząco przyspiesza prace instalacyjne.
• Bezpieczeństwo materiałowe: Odporność na prądy pełzające CTI 200 oraz właściwości samogasnące.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Adapter spełnia wymagania normy UL 94 w zakresie palności materiałów, uzyskując klasyfikację materiału samogasnącego. Wysoki wskaźnik odporności na prądy pełzające (CTI 200) zapewnia długotrwałą izolację i bezpieczeństwo użytkowania nawet w warunkach lekkiego zanieczyszczenia powierzchniowego. Brak zawartości szkodliwych substancji, takich jak chlor czy silikon, sprawia, że produkt jest przyjazny dla środowiska i bezpieczny dla infrastruktury technicznej.

Zastosowanie

Adapter BBA-TP3/120 znajduje szerokie zastosowanie w nowoczesnych rozdzielnicach niskiego napięcia oraz systemach sterowania procesami przemysłowymi. Jest idealnym rozwiązaniem dla prefabrykatorów rozdzielnic budujących systemy oparte na szynach zbiorczych 60 mm. Dzięki możliwości przyłączania przewodów o dużych przekrojach (do 120 mm²) oraz wysokiemu prądowi znamionowemu 440 A, doskonale sprawdza się jako punkt zasilający lub odpływowy dla odbiorników dużej mocy, takich jak silniki elektryczne, falowniki czy główne sekcje zasilania maszyn.

Wskazówki Montażowe

Podczas instalacji adaptera EATON BBA-TP3/120 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przestrzeń zaciskowa: Należy upewnić się, że wprowadzany przewód lub szyna elastyczna mieści się w oknie zacisku o wymiarach 15x10 mm.
• Dopasowanie do szyn: Adapter jest przystosowany do montażu na szynach o grubości 5 mm lub 10 mm i szerokości od 12 mm do 30 mm.
• Obróbka przewodów: Dzięki zdejmowanym zaciskom możliwe jest podłączenie przewodów przelotowych bez konieczności ich przecinania, co zachowuje ciągłość żyły.
• Personalizacja: Konstrukcja dopuszcza możliwość przycinania osłony przedniej w celu idealnego dopasowania do konfiguracji rozdzielnicy.

FAQ

1. Czy adapter można stosować z szynami o profilu podwójnego T?
Tak, konstrukcja adaptera BBA-TP3/120 jest w pełni kompatybilna zarówno z płaskimi szynami miedzianymi, jak i z profilami typu podwójne T.

2. Jaki jest maksymalny prąd roboczy dla tego urządzenia?
Maksymalny prąd znamionowy pracy (Ie) wynosi 440 A, co pozwala na obsługę bardzo dużych obciążeń w systemach 60 mm.

3. Czy produkt jest bezpieczny dla środowisk wymagających braku silikonu?
Tak, adapter jest całkowicie wolny od silikonu oraz chloru, co pozwala na jego stosowanie m.in. w lakierniach i innych obiektach o podwyższonych rygorach chemicznych.
