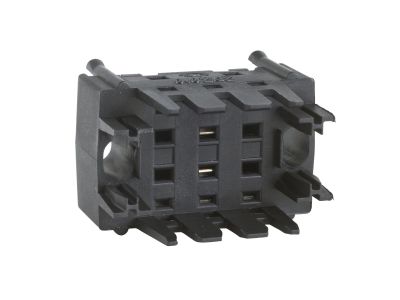

Adapter dla bloku zamontowanego na płytce drukowanej 1,6mm, Harmony XB4 | ZBZ010 Schneider Electric

Opis i Kluczowe Cechy

Adapter gniazdowy Schneider Electric Harmony XB4 o symbolu ZBZ010 to dedykowane rozwiązanie do montażu bloków elektrycznych na płytce drukowanej o grubości 1,6 mm. Dzięki kompatybilności z seriami Harmony XB4 i XB5 umożliwia łatwą integrację z istniejącymi układami sterowania 22 mm. Stopień ochrony IP20 gwarantuje bezpieczeństwo operatora przed przypadkowym kontaktem z obwodami pod napięciem.

• Grubość PCB 1,6 mm: adapter zapewnia stabilne i bezpieczne mocowanie bloków na standardowej płytce drukowanej.
• Kompatybilność z Harmony XB4 i XB5: uniwersalność zastosowania – pasuje do dwóch popularnych serii przycisków i przełączników.
• Stopień ochrony IP20: chroni przed przypadkowym dotykiem elementów pod napięciem, zwiększając bezpieczeństwo montażu i eksploatacji.
• Standardowe wycięcie 22 mm: zaprojektowany do współpracy z typowymi otworami montażowymi w pulpitach i rozdzielnicach.
• Prosty montaż: adapter jest gotowy do instalacji bez potrzeby dodatkowych narzędzi – wystarczy włożyć blok i zamocować.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami dyrektyw europejskich i posiada certyfikat CE. Jako część systemu Harmony XB4/XB5 spełnia standardy DIN dotyczące aparatury modułowej w obwodach sterowania.

Zastosowanie

Adapter ZBZ010 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zamontowanie bloku elektrycznego na płytce drukowanej, zwłaszcza w systemach automatyki i sterowania.

• Montaż przycisków i przełączników Harmony na PCB w prototypach i małoseryjnej produkcji.
• Integracja bloków stykowych w urządzeniach z ograniczoną przestrzenią, np. w szafach sterowniczych o małej głębokości.
• Tworzenie niestandardowych paneli operatorskich z wykorzystaniem standardowych komponentów 22 mm.
• Modernizacja istniejących maszyn – adapter umożliwia szybkie dodanie elementów sterowania bez konieczności modyfikacji okablowania.

Wskazówki Montażowe

Montaż adaptera i bloków elektrycznych powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po odłączeniu napięcia zasilania. Należy postępować zgodnie z dokumentacją techniczną producenta. Adapter przeznaczony jest do montażu na płytce drukowanej o grubości 1,6 mm – przed instalacją upewnij się, że płytka jest odpowiedniej grubości. W przypadku stosowania w środowisku przemysłowym zaleca się dodatkowe zabezpieczenie przed wilgocią i zabrudzeniami.

FAQ

• Czy adapter ZBZ010 współpracuje z serią Harmony XB5? Tak, adapter jest kompatybilny zarówno z Harmony XB4, jak i XB5.
• Jaki stopień ochrony ma ten adapter? Adapter posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (np. palce) oraz brak ochrony przed wodą. Montaż w miejscu suchym.
• Jaką grubość płytki drukowanej obsługuje adapter? Adapter został zaprojektowany do montażu na płytce drukowanej o grubości 1,6 mm.
