Adapter urządzeniowy S2, 80A, krótki AWG4 25 mm² 150mm 150° długość 200mm, szerokość 54mm | 8US1261-5MS13 Siemens

Alternatywny kod produktu: 8US12615MS13

Opis i Kluczowe Cechy

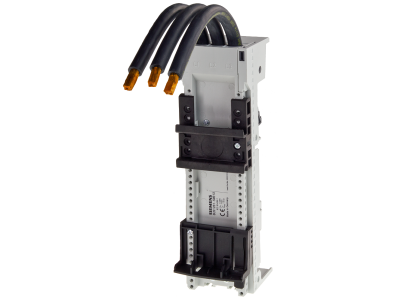

Adapter urządzeniowy S2 firmy Siemens (symbol 8US1261-5MS13) przeznaczony do systemu szyn zbiorczych 8US. Urządzenie o prądzie znamionowym 80A i przekroju przewodu 25 mm² (AWG4) zapewnia bezpieczne i niezawodne połączenie urządzeń ochronnych w rozdzielnicach instalacyjnych. Kompaktowe wymiary (długość 200 mm, szerokość 54 mm) oszczędzają miejsce i ułatwiają uporządkowany montaż.

• Prąd znamionowy 80 A: Umożliwia bezpieczne zasilanie odbiorników o dużym poborze mocy bez ryzyka przeciążenia styków.
• Przekrój przewodu 25 mm² (AWG4): Gwarantuje niską rezystancję połączenia, minimalne straty mocy i pewność transmisji prądu.

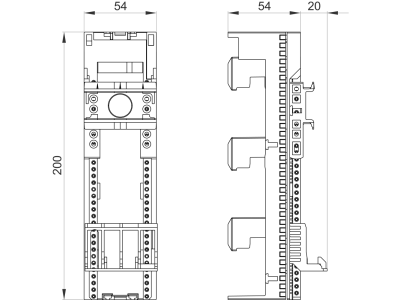

• Kompaktowe wymiary (dł. 200 mm, szer. 54 mm): Zwarta konstrukcja oszczędza miejsce w rozdzielnicy i pozwala na gęste upakowanie aparatury.
• Przeznaczony do systemu szyn zbiorczych 8US: Zapewnia szybki montaż i łatwą integrację z bezpiecznikowymi rozłącznikami izolacyjnymi, wyłącznikami i innymi urządzeniami ochronnymi.
• Wyposażony w zabezpieczone osłony: Chroni przed przypadkowym dotknięciem elementów pod napięciem, podnosząc bezpieczeństwo eksploatacji.

Zgodność z Normami

Adapter spełnia wymagania norm europejskich oraz posiada certyfikat CE. System szyn zbiorczych 8US firmy Siemens jest dopuszczony do stosowania w budowie maszyn i urządzeń na całym świecie.

Zastosowanie

Adapter 8US1261-5MS13 znajduje zastosowanie w rozdzielnicach instalacyjnych i przemysłowych, gdzie wymagana jest bezpieczna dystrybucja energii do urządzeń ochronnych.

• Montaż bezpiecznikowych rozłączników izolacyjnych w systemie szyn zbiorczych 8US.
• Przyłączanie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Zasilanie odbiorników o prądzie do 80 A w instalacjach przemysłowych i budynkowych.
• Budowa nowoczesnych, modułowych rozdzielnic instalacyjnych wymagających kompaktowej i uporządkowanej aranżacji.

Wskazówki Montażowe

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na belkach wzdłużnych systemu szyn zbiorczych 8US (rozstaw szyn 60 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodu (25 mm²) należy dobrać do prądu obciążenia. Moment dokręcania połączeń śrubowych – zgodnie z dokumentacją producenta. Zawsze stosuj środki ochrony indywidualnej i przestrzegaj zasad bezpieczeństwa.

FAQ

• Do jakich urządzeń ochronnych można podłączyć ten adapter? Adapter jest przeznaczony do montażu bezpiecznikowych rozłączników izolacyjnych oraz wyłączników (nadprądowych, różnicowoprądowych) w systemie szyn zbiorczych 8US.
• Jaki jest maksymalny prąd obciążenia adaptera? Prąd znamionowy adaptera wynosi 80 A. Nie należy go przekraczać, aby uniknąć przegrzania połączeń.
• Jakie są wymiary adaptera? Długość wynosi 200 mm, szerokość 54 mm. Kompaktowe wymiary pozwalają na oszczędność miejsca w rozdzielnicy.
