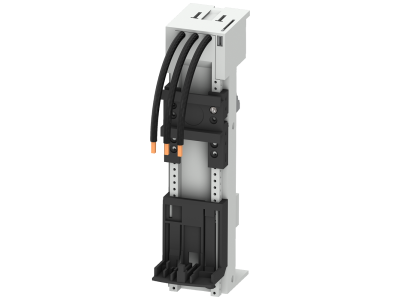

Adapter urządzeniowy S00/S0, 25A, do systemu szyn zbiorczych 60mm, długość 45x 200mm | 8US1251-5DS10 Siemens

Alternatywny kod produktu: 8US12515DS10

Opis i Kluczowe Cechy

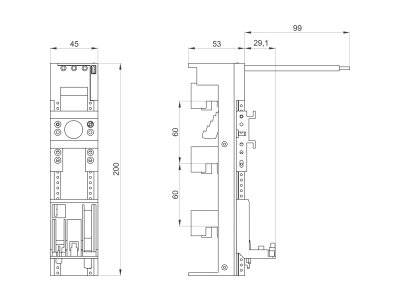

Adapter urządzeniowy S00/S0 firmy Siemens (symbol 8US1251-5DS10) przeznaczony jest do systemu szyn zbiorczych o rozstawie 60 mm. Dzięki prądzie znamionowemu 25 A umożliwia bezpieczne przyłączanie urządzeń ochronnych, takich jak bezpiecznikowe rozłączniki izolacyjne i wyłączniki, w obwodach o znacznym obciążeniu. Kompaktowe wymiary 45 x 200 mm pozwalają na oszczędność miejsca w rozdzielnicy, a konstrukcja modułowa skraca czas montażu.

• Prąd znamionowy 25 A: Gwarantuje niezawodną pracę w obwodach o podwyższonym prądzie, minimalizując ryzyko przegrzania styków.
• Adapter dla urządzeń S00/S0: Dedykowany do bezpiecznikowych rozłączników izolacyjnych i wyłączników tych rozmiarów – zapewnia pewne połączenie mechaniczne i elektryczne.
• System szyn zbiorczych 60 mm: Umożliwia elastyczne rozmieszczenie urządzeń na belkach wzdłużnych, co ułatwia rozbudowę instalacji.
• Zabezpieczone przed dotykiem osłony: Podwyższają bezpieczeństwo obsługi i ochronę przed przypadkowym kontaktem z elementami pod napięciem.
• Szybki montaż – jedno oprzyrządowanie: Mocowanie mechaniczne i ostykowanie elektryczne wykonuje się w jednej operacji, co redukuje czas pracy i koszty instalacji.

Zgodność z Normami

Adapter 8US1251-5DS10 firmy Siemens jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt dopuszczony do stosowania w budowie maszyn i urządzeń na całym świecie, co potwierdza jego niezawodność i bezpieczeństwo.

Zastosowanie

Adapter przeznaczony jest do montażu w systemie szyn zbiorczych 8US firmy Siemens. Sprawdza się w następujących scenariuszach:

• Przyłączanie bezpiecznikowych rozłączników izolacyjnych S00/S0 w rozdzielnicach instalacyjnych.
• Tworzenie ekonomicznych i przejrzystych linii odbiorczych w budynkach mieszkalnych i komercyjnych.
• Modernizacja istniejących rozdzielnic – szybka wymiana pojedynczych urządzeń bez ingerencji w całą szynę zbiorczą.
• Zastosowanie w szafach sterowniczych i rozdzielnicach przemysłowych, gdzie wymagane jest bezpieczne rozgałęzienie zasilania.

Wskazówki Montażowe

Montaż adaptera oraz podłączonych urządzeń może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Adapter mocuje się na belkach wzdłużnych systemu szyn zbiorczych 8US o rozstawie 60 mm. Przed instalacją należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 25 A. Wszelkie połączenia dokręcać zgodnie z momentem podanym w dokumentacji technicznej producenta.

FAQ

• Jaki jest stopień ochrony adaptera? Producent nie podaje konkretnego stopnia IP dla tego adaptera. W standardzie dla aparatury montowanej w rozdzielnicach przyjmuje się zazwyczaj IP20 – ochrona przed dotykiem palcami. W celu uzyskania dokładnych danych zalecamy sprawdzenie karty katalogowej.
• Czy adapter pasuje do wszystkich rozłączników bezpiecznikowych S00/S0? Tak, adapter 8US1251-5DS10 został zaprojektowany specjalnie dla urządzeń w rozmiarze S00/S0, zapewniając prawidłowe ostykowanie i mocowanie mechaniczne.
• Jakie szyny zbiorcze są kompatybilne? Adapter współpracuje z systemem szyn zbiorczych Siemens 8US o rozstawie 60 mm. Szeroka gama dostępnych szyn (do 1600 A) umożliwia dostosowanie do konkretnych potrzeb instalacji.
