Adapter urządzeniowy S00, 25A, do systemu szyn zbiorczych 60mm, długość 45x 260mm | 8US1251-5DT10 Siemens

Alternatywny kod produktu: 8US12515DT10

Opis i Kluczowe Cechy

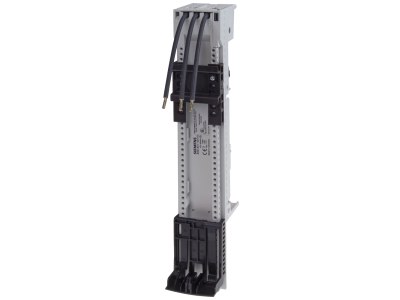

Adapter urządzeniowy Siemens 8US1251-5DT10 o oznaczeniu S00 przeznaczony do systemu szyn zbiorczych o rozstawie 60 mm. Prąd znamionowy 25 A oraz długość 260 mm (szerokość 45 mm) zapewniają bezpieczne i elastyczne przyłączenie urządzeń ochronnych w rozdzielnicach instalacyjnych. Modułowa konstrukcja upraszcza rozbudowę i wymianę aparatów.

• Prąd znamionowy 25 A: umożliwia bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Rozstaw szyn 60 mm: gwarantuje kompatybilność z systemem szyn zbiorczych Siemens 8US i szybki montaż na belkach wzdłużnych.

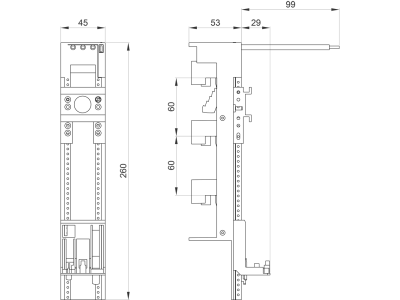

• Długość 260 mm, szerokość 45 mm: kompaktowe wymiary pasujące do standardowych rozdzielnic, oszczędzają miejsce i ułatwiają prowadzenie przewodów.
• Oznaczenie S00: dedykowany do małych urządzeń ochronnych, takich jak bezpiecznikowe rozłączniki izolacyjne i wyłączniki.
• Konstrukcja modułowa: pozwala na łatwą wymianę pojedynczych aparatów oraz prefabrykację gałęzi odbiorników, skracając czas montażu i obniżając koszty.

Zgodność z Normami

Adapter produkowany jest zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymogi dopuszczenia na rynkach światowych, co potwierdza jego przydatność w budowie maszyn i instalacji elektrycznych.

Zastosowanie

Adapter 8US1251-5DT10 został zaprojektowany do tworzenia bezpiecznych i przejrzystych rozdzielnic instalacyjnych. Sprawdza się w następujących scenariuszach:

• Montaż bezpiecznikowych rozłączników izolacyjnych i wyłączników w systemie szyn zbiorczych 8US.
• Wyposażenie nowoczesnych rozdzielnic instalacyjnych w budownictwie mieszkaniowym i komercyjnym.
• Budowa maszyn i urządzeń przemysłowych wymagających kompaktowego rozdziału energii.
• Prefabrykacja gałęzi odbiorników w celu oszczędności czasu montażu i materiałów.

Wskazówki Montażowe

Montaż i podłączenie adaptera może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Adapter mocuje się na belkach wzdłużnych systemu szyn zbiorczych Siemens 8US (rozstaw szyn 60 mm). Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 25 A. Osłony adapterów chronią przed przypadkowym dotknięciem części pod napięciem (ochrona przed wetknięciem palców).

FAQ

• Czy adapter 8US1251-5DT10 można montować na standardowej szynie DIN TH35? Nie, jest przeznaczony wyłącznie do systemu szyn zbiorczych Siemens 8US z rozstawem 60 mm i montażem na belkach wzdłużnych.
• Jaki maksymalny prąd można przewodzić przez ten adapter? Maksymalny prąd znamionowy wynosi 25 A – należy dobrać zabezpieczenia nadprądowe odpowiednio do tej wartości.
• Jakie urządzenia ochronne można podłączyć za pomocą tego adaptera? Adapter S00 umożliwia montaż bezpiecznikowych rozłączników izolacyjnych oraz wyłączników kompaktowych przystosowanych do systemu 8US.
