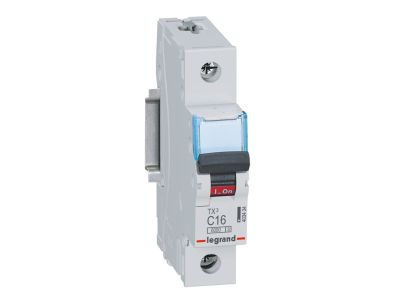

Wyłącznik nadprądowy S301 1P C 16A 6kA serii TX3 | 403434 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii TX3 o numerze referencyjnym 403434 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model S301 charakteryzuje się jednobiegunową konstrukcją (1P) oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem do ochrony obwodów, w których występują urządzenia o umiarkowanych prądach rozruchowych. Prąd znamionowy wynoszący 16 A pozwala na stabilne i bezpieczne przesyłanie energii w standardowych obwodach gniazd wtykowych oraz oświetleniowych. Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z rygorystyczną normą IEC 60898-1, co gwarantuje najwyższy poziom bezpieczeństwa w przypadku wystąpienia zwarć. Kompaktowa obudowa o szerokości modułowej wynoszącej 17,5 mm pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, a czarna dźwignia załączająca zapewnia czytelną sygnalizację stanu pracy aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa, co potwierdzają jego parametry techniczne:

• Zgodność z normą IEC 60898-1: Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A przy napięciu 230/400 V~, co jest standardem w budownictwie mieszkaniowym i komercyjnym.
• Zgodność z normą IEC 60947-2: W warunkach przemysłowych aparat osiąga zdolność łączeniową na poziomie 10 kA, co świadczy o jego wysokiej wytrzymałości i niezawodności.
• Napięcie znamionowe łączeniowe: 230/400 V~ zapewnia wszechstronność zastosowań w typowych sieciach niskiego napięcia.

Zastosowanie

Wyłącznik Legrand TX3 C16 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Dzięki charakterystyce C, która dopuszcza krótkotrwałe przeciążenia, aparat ten jest rekomendowany do:

• Zabezpieczania obwodów zasilających gniazda ogólnego przeznaczenia w budynkach mieszkalnych.
• Ochrony obwodów oświetleniowych wykorzystujących nowoczesne źródła LED o wysokim prądzie startowym.
• Zasilania niewielkich odbiorników indukcyjnych, takich jak wentylatory, pompy obiegowe czy silniki o małej mocy.
• Zastosowań w rozdzielnicach głównych i oddziałowych w obiektach biurowych i handlowych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny, co doceni każdy profesjonalny instalator:

• Montaż na wsporniku TH35: Aparat jest przystosowany do zatrzaśnięcia na standardowej szynie DIN (TH35), co zapewnia stabilność i pewność mocowania.
• System przyłączeniowy: Możliwość zasilania za pomocą szyn grzebieniowych lub sztyftowych znacząco skraca czas prefabrykacji rozdzielnicy i poprawia estetykę połączeń.
• Rozbudowa systemu: Wyłącznik jest w pełni kompatybilny z akcesoriami pomocniczymi serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.
• Uwaga techniczna: Należy pamiętać, że konstrukcja serii TX3 w tym modelu nie przewiduje możliwości bezpośredniego przyłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik TX3 403434 można łączyć z akcesoriami z serii DX3? Tak, aparat jest w pełni kompatybilny ze stykami pomocniczymi, sygnalizacyjnymi oraz wyzwalaczami z serii DX3.
• Jaka jest różnica między zdolnością 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy domowej (IEC 60898-1), natomiast 10kA to zdolność graniczna według normy przemysłowej (IEC 60947-2).
• Czy do tego wyłącznika mogę podłączyć szynę łączeniową? Tak, konstrukcja zacisków pozwala na stosowanie zarówno szyn grzebieniowych, jak i sztyftowych.
