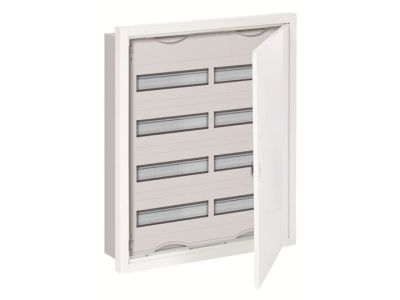

Szafka modułowa p/t 4 rzędy, 96 modułów IP31 (SxWxG) 560x684x120mm, RAL9016, U42 | 2CPX030102R9999 ABB

Opis i Kluczowe Cechy

Szafka modułowa podtynkowa ABB z serii U, model U42, to zaawansowane rozwiązanie przeznaczone do profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Obudowa charakteryzuje się pojemnością wynoszącą aż 96 modułów rozmieszczonych w 4 rzędach, co pozwala na przejrzystą i bezpieczną organizację aparatury modułowej. Konstrukcja o wymiarach zewnętrznych 560 mm szerokości, 684 mm wysokości oraz 120 mm głębokości została zaprojektowana z myślą o optymalnym wykorzystaniu przestrzeni wnękowej. Obudowa została wykończona w estetycznym kolorze białym RAL 9016, co ułatwia jej integrację z nowoczesną architekturą wnętrz.

• Wytrzymałość mechaniczna: Stopień ochrony IK07 gwarantuje wysoką odporność na uderzenia mechaniczne, co jest kluczowe w intensywnie użytkowanych obiektach.
• System przepustów: Na każde 250 mm szerokości obudowy przypada jeden dedykowany przepust niplowy ZB40 umieszczony w górnej części, natomiast dolna sekcja posiada precyzyjną perforację ułatwiającą wybicie otworów pod okablowanie.
• Modułowość CombiLine: Możliwość zabudowy systemem CombiLine pozwala na elastyczną konfigurację wnętrza, zachowując stopień ochrony IP30 nawet w przypadku braku zamontowanych drzwi.
• Klasa izolacji: Standardowo obudowa oferuje wysoką ochronę, a dzięki zastosowaniu opcjonalnego zestawu uziemiającego CZL62 możliwe jest uzyskanie I klasy izolacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i obudów niskiego napięcia. Stopień ochrony IP31 zapewnia zabezpieczenie przed ciałami stałymi o średnicy powyżej 2,5 mm oraz przed kapiącą wodą, co czyni ją idealnym wyborem do suchych pomieszczeń technicznych i mieszkalnych. Zgodność z systemem CombiLine potwierdza najwyższe standardy bezpieczeństwa eksploatacji i montażu aparatury modułowej.

Zastosowanie

Szafka ABB U42 znajduje szerokie zastosowanie w budownictwie komercyjnym, biurowym oraz mieszkaniowym o podwyższonym standardzie. Dzięki dużej pojemności (96 modułów) doskonale sprawdza się jako główna rozdzielnica piętrowa lub tablica bezpiecznikowa w systemach automatyki budynkowej. Jest to preferowany wybór dla instalatorów realizujących projekty wymagające estetycznego montażu podtynkowego przy zachowaniu pełnej funkcjonalności i łatwości rozbudowy w przyszłości.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania wnęki o wymiarach odpowiadających gabarytom obudowy (560x684x120mm). Podczas instalacji należy zwrócić szczególną uwagę na:

• Zarządzanie kablami: Wykorzystanie górnych przepustów niplowych ZB40 zapewnia szczelne i uporządkowane wprowadzenie przewodów zasilających i sygnałowych.
• Obróbka dolna: Perforacja w dolnej części obudowy pozwala na szybkie i czyste wykonanie otworów bez ryzyka uszkodzenia struktury szafki.
• Uziemienie: W przypadku wymogu uzyskania I klasy izolacji, niezbędna jest instalacja dedykowanego zestawu uziemiającego CZL62 zgodnie z instrukcją producenta.
• Integracja CombiLine: Przy montażu wewnętrznych modułów CombiLine należy zachować precyzję osadzenia szyn DIN, aby zapewnić deklarowany stopień ochrony IP30.

FAQ

1. Czy szafka posiada drzwi w zestawie?
Standardowa konfiguracja obudowy U42 pozwala na montaż drzwi, jednak system CombiLine gwarantuje ochronę IP30 nawet bez ich zastosowania. Szczegóły wyposażenia zależą od konkretnej konfiguracji SKU.

2. Jaki jest stopień ochrony tej obudowy?
Obudowa posiada stopień ochrony IP31, co chroni wnętrze przed ciałami obcymi oraz pionowo spadającymi kroplami wody.

3. Czy mogę zamontować tę szafkę na zewnątrz?
Nie, obudowy typu U są dedykowane wyłącznie do aplikacji wnętrzowych (indoor), gdzie nie są narażone na bezpośrednie działanie czynników atmosferycznych.

4. Co oznacza parametr IK07?
Jest to klasyfikacja wytrzymałości mechanicznej, oznaczająca odporność na uderzenie o energii 2 dżuli, co odpowiada uderzeniu stalowego młota o masie 0,5 kg z wysokości 40 cm.
