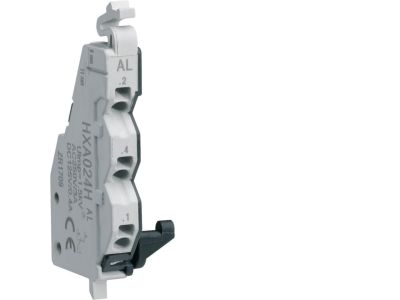

Styk sygnalizacyjny x160-x250 1P 250VAC | HXA024H Hager

Opis i Kluczowe Cechy

Styk sygnalizacyjny HXA024H marki HAGER to zaawansowany komponent automatyki budynkowej i przemysłowej, zaprojektowany specjalnie do współpracy z wyłącznikami oraz rozłącznikami kompaktowymi serii x160 oraz x250. Urządzenie wyposażone jest w jeden styk przełączny (1P), który umożliwia zdalne monitorowanie statusu aparatu głównego. Przystosowany do pracy przy napięciu znamionowym 250 V AC, styk ten gwarantuje niezawodność w przesyłaniu sygnałów zwrotnych do systemów nadrzędnych, takich jak sterowniki PLC czy panele wizualizacyjne. Dzięki precyzyjnemu wykonaniu, mechanizm styku reaguje natychmiastowo na zmianę położenia mechanizmu wyzwalającego, co pozwala na szybką diagnostykę stanu instalacji elektrycznej.

• Kompatybilność z seriami kompaktowymi HAGER x160 oraz x250.
• Konfiguracja styków: 1P (styk przełączny), zapewniający uniwersalność podłączenia.
• Napięcie znamionowe izolacji oraz pracy do 250 V AC.
• Wysoka trwałość mechaniczna i elektryczna, typowa dla osprzętu profesjonalnego.
• Kompaktowa budowa ułatwiająca montaż wewnątrz obudowy aparatu głównego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do stosowania w obwodach sterowniczych i sygnalizacyjnych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz pełnej kompatybilności elektromagnetycznej w środowiskach przemysłowych i komercyjnych.

Zastosowanie

Styk sygnalizacyjny HXA024H znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych, gdzie kluczowe jest monitorowanie ciągłości zasilania oraz stanu zabezpieczeń. Jest niezastąpiony w układach automatyki SZR (Samoczynne Załączanie Rezerwy), systemach sygnalizacji pożarowej oraz w inteligentnych systemach zarządzania energią (BMS). Dzięki niemu obsługa techniczna może zostać natychmiast poinformowana o zadziałaniu wyzwalacza lub ręcznym wyłączeniu aparatu, co znacząco skraca czas reakcji na awarię i minimalizuje przestoje w procesach technologicznych.

Wskazówki Montażowe

Montaż styku HXA024H powinien być przeprowadzony przez wykwalifikowanego elektryka przy całkowicie odłączonym napięciu zasilania. Akcesorium montuje się w dedykowanym gnieździe wewnątrz obudowy wyłącznika kompaktowego x160 lub x250. Należy zwrócić szczególną uwagę na prawidłowe ułożenie przewodów pomocniczych, aby nie kolidowały one z mechanizmem napędowym wyłącznika. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądów sterowniczych, oraz dociśnięcie zacisków z momentem obrotowym zgodnym z dokumentacją techniczną producenta, co zapobiegnie poluzowaniu połączeń pod wpływem drgań.

FAQ

• Czy styk HXA024H pasuje do wyłączników innych producentów? Nie, styk jest dedykowany wyłącznie do aparatury kompaktowej marki HAGER z serii x160 oraz x250.
• Jaka jest funkcja styku 1P? Jest to styk przełączny, który pozwala na zamknięcie jednego obwodu przy jednoczesnym otwarciu drugiego, co daje elastyczność w projektowaniu logiki sterowania.
• Czy montaż styku wymaga specjalistycznych narzędzi? Montaż odbywa się w systemie zatrzaskowym lub przy użyciu standardowych wkrętaków izolowanych, zgodnie z instrukcją montażu aparatu głównego.
