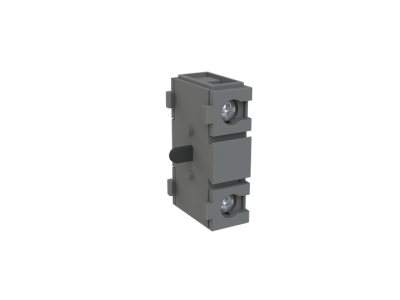

Styk pomocniczy 1NO, montaż z prawej strony, OA1G10 | 1SCA022353R4970 ABB

Opis i Kluczowe Cechy

Styk pomocniczy OA1G10 marki ABB to wysokiej klasy komponent przeznaczony do rozbudowy funkcjonalności rozłączników izolacyjnych oraz przełączników z serii OT i OTC. Urządzenie zostało zaprojektowane z myślą o pracy w najbardziej wymagających środowiskach przemysłowych, gdzie niezawodność sygnału zwrotnego o stanie aparatu jest kluczowa dla bezpieczeństwa i automatyzacji procesów. Styk posiada konfigurację 1NO (jeden styk zwierny), co oznacza, że w pozycji spoczynkowej obwód pozostaje otwarty, a jego zamknięcie następuje w momencie zadziałania aparatu głównego.

• Montaż boczny: Konstrukcja przystosowana do instalacji z prawej strony rozłącznika, co pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy.
• Modułowa budowa: Kompatybilność z szerokim zakresem prądowym od 16A do aż 4000A sprawia, że jest to rozwiązanie niezwykle uniwersalne.
• Wysoka trwałość: Wykorzystanie materiałów o wysokiej odporności termicznej i mechanicznej gwarantuje długą żywotność styku nawet przy częstych cyklach łączeniowych.
• Kompaktowe wymiary: Minimalny wpływ na gabaryty całego zestawu łączeniowego przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm dotyczących aparatury niskiego napięcia. Jako element dedykowany do serii OT i OTC, styk OA1G10 jest produkowany zgodnie z normą IEC 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach sterowniczych i sygnalizacyjnych. Posiadanie odpowiednich certyfikatów gwarantuje, że styk zachowuje parametry izolacyjne oraz wytrzymałość na przepięcia wymagane w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Styk pomocniczy OA1G10 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest niezbędnym elementem w układach, gdzie wymagane jest monitorowanie stanu rozłącznika przez sterowniki PLC, systemy SCADA lub lampki sygnalizacyjne na elewacji szafy sterowniczej. Dzięki możliwości współpracy z rozłącznikami od 1 do 8 biegunów, styk ten jest wykorzystywany w:

• Układach SZR (Samoczynnego Załączania Rezerwy) do potwierdzania pozycji przełącznika.
• Rozdzielnicach głównych i oddziałowych w celu zdalnej sygnalizacji zadziałania zabezpieczeń.
• Systemach blokad elektrycznych, uniemożliwiających załączenie innych odbiorników przed zamknięciem obwodu głównego.

Wskazówki Montażowe

Instalacja styku OA1G10 jest intuicyjna i nie wymaga specjalistycznych narzędzi, dzięki systemowi zatrzaskowemu dedykowanemu dla aparatów ABB. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Styk należy zamontować z prawej strony korpusu rozłącznika głównego, upewniając się, że mechanizm napędowy styku jest prawidłowo sprzężony z wałkiem rozłącznika.
• Moment dokręcania: Przewody sterownicze należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków (zalecane stosowanie tulejek zaciskowych na końcach przewodów).
• Bezpieczeństwo: Wszelkie prace montażowe powinny być wykonywane przy całkowicie odłączonym napięciu w obwodzie głównym i pomocniczym.

FAQ

1. Czy styk OA1G10 pasuje do każdego rozłącznika ABB?
Styk jest dedykowany do serii OT i OTC. Przed montażem należy sprawdzić instrukcję konkretnego modelu rozłącznika, aby potwierdzić kompatybilność z akcesoriami montowanymi z boku.

2. Czy mogę zamontować więcej niż jeden styk pomocniczy?
Tak, modułowa budowa rozłączników ABB często pozwala na kaskadowe łączenie styków pomocniczych, jednak zależy to od specyfikacji konkretnego napędu i dostępnego miejsca w obudowie.

3. Jaka jest funkcja styku 1NO w tym modelu?
Styk 1NO (Normalnie Otwarty) służy do zamykania obwodu pomocniczego w momencie, gdy rozłącznik główny zostaje przełączony w pozycję ON (załączony). Jest to idealne rozwiązanie do sygnalizacji pracy urządzenia.
