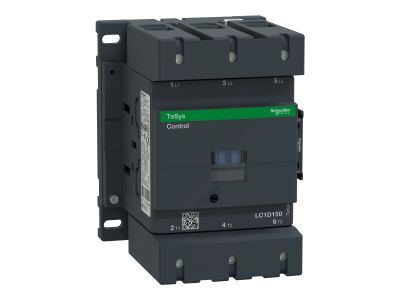

Stycznik mocy TeSys D 150A 3P 80KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D150P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D150P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 150 A w kategorii AC-3, co pozwala na sterowanie silnikami o mocy do 80 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 230 V AC o częstotliwości 50/60 Hz, stycznik ten gwarantuje stabilną pracę w standardowych sieciach zasilających.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą budowę układów sygnalizacji i blokad elektrycznych.
• Trwałość mechaniczna i elektryczna: Seria TeSys D słynie z wysokiej odporności na zużycie, co przekłada się na długi cykl życia produktu nawet przy częstym przełączaniu pod pełnym obciążeniem.
• Zaciski śrubowe: Solidne zaciski śrubowe zapewniają pewne połączenie przewodów o dużych przekrojach, minimalizując rezystancję styku i ryzyko przegrzania punktów przyłączeniowych.
• Kompaktowa konstrukcja: Mimo wysokiej mocy, stycznik zachowuje optymalne wymiary, co pozwala na oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik LC1D150P7 spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1, co potwierdza jego przydatność do sterowania silnikami i obciążeniami rezystancyjnymi w profesjonalnych instalacjach niskiego napięcia. Posiada certyfikację CE, UL oraz CSA, co gwarantuje pełne bezpieczeństwo użytkowania na rynkach globalnych oraz zgodność z dyrektywami środowiskowymi RoHS.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum systemów napędowych. Idealnie sprawdzają się w:

• Rozrusznikach liniowych: Bezpośrednie załączanie silników klatkowych o dużej mocy.
• Układach nawrotnych: Dzięki możliwości łatwego blokowania mechanicznego i elektrycznego dwóch jednostek.
• Przełącznikach gwiazda-trójkąt: Kluczowy element w układach redukujących prąd rozruchowy maszyn.
• Systemach sterowania z autotransformatorami: Zapewnienie płynnego rozruchu w ciężkich warunkach przemysłowych.
• Integracji z systemami automatyki: Pełna kompatybilność z wyłącznikami silnikowymi i przekaźnikami przeciążeniowymi Schneider Electric.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik LC1D150P7 jest przystosowany do montażu na płycie montażowej za pomocą śrub, co zapewnia stabilność przy dużych siłach dynamicznych występujących podczas pracy styków. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucz dynamometryczny, aby zapewnić docisk zgodny z dokumentacją techniczną, co zapobiega poluzowaniu się przewodów pod wpływem wibracji.
• Przestrzeń chłodząca: Warto zachować odpowiednie odstępy między aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i odprowadzania ciepła z cewki oraz torów prądowych.
• Oznakowanie: Wykorzystanie dedykowanych pól opisowych ułatwia późniejszą konserwację i diagnostykę układu.

FAQ

1. Czy stycznik posiada wbudowane zabezpieczenie przeciwprzepięciowe cewki?
Standardowe modele TeSys D wymagają dołożenia modułu ogranicznika przepięć, jeśli aplikacja wymaga dodatkowej ochrony elektroniki sterującej przed przepięciami komutacyjnymi.

2. Czy można do tego modelu dołożyć dodatkowe styki pomocnicze?
Tak, konstrukcja serii TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, co pozwala na rozbudowę logiki sterowania bez konieczności wymiany stycznika.

3. Jaki jest maksymalny prąd w kategorii AC-1 dla tego modelu?
Dla obciążeń rezystancyjnych (AC-1) prąd znamionowy jest zazwyczaj wyższy niż w kategorii AC-3, jednak dokładną wartość należy zweryfikować w karcie katalogowej dla konkretnej temperatury otoczenia.
