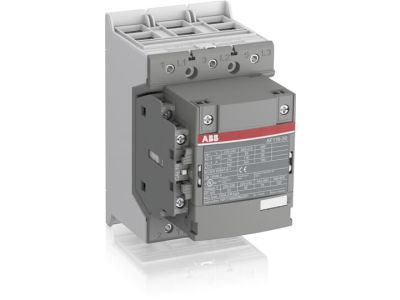

Stycznik mocy AC-3 116A 55kW 3P, 100-250V AC/DC, 1NO+1NC, AF116-30-11-13, zaciski śrubowe | 1SFL427001R1311 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF116-30-11-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako element serii AF, produkt ten wykorzystuje innowacyjną technologię cewki elektronicznej, która pozwala na pracę w szerokim zakresie napięcia sterującego od 100 V do 250 V AC/DC. Dzięki temu stycznik jest odporny na wahania napięcia w sieci oraz redukuje zużycie energii przez układ sterowania. Urządzenie charakteryzuje się znamionowym prądem pracy w kategorii AC-3 wynoszącym 116 A, co przekłada się na zdolność sterowania silnikami o mocy do 55 kW przy napięciu 400 V AC. W przypadku obciążeń rezystancyjnych (kategoria AC-1), stycznik pozwala na bezpieczne przełączanie prądów o natężeniu do 160 A. Konstrukcja 3-biegunowa została wyposażona w fabrycznie zamontowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą integrację z układami sygnalizacji i blokad elektrycznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Jest w pełni zgodny z normą IEC 60947-4-1, co gwarantuje niezawodność w zakresie łączenia obwodów silnikowych przy napięciu znamionowym izolacji do 690 V. Dodatkowo, stycznik posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest dopuszczony do pracy przy napięciu 600 V i mocy do 75 hp przy 480 V. Zastosowanie podwójnych zacisków śrubowych zapewnia trwałość połączeń elektrycznych i odporność na wibracje, co jest kluczowe w środowiskach przemysłowych.

Zastosowanie

Stycznik AF116-30-11-13 znajduje szerokie zastosowanie w systemach automatyki i rozdziału energii. Jest idealnym rozwiązaniem do bezpośredniego rozruchu silników klatkowych o dużej mocy, sterowania układami pompowymi, wentylatorami oraz sprężarkami. Dzięki wysokiej obciążalności w kategorii AC-1 (160 A), doskonale sprawdza się również w sterowaniu piecami rezystancyjnymi, systemami oświetlenia wielkopowierzchniowego oraz jako główny element wykonawczy w układach SZR (Samoczynnego Załączania Rezerwy). Szeroki zakres napięcia cewki sprawia, że jest to produkt preferowany przez producentów maszyn eksportujących swoje rozwiązania na rynki o różnych standardach napięciowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Stycznik wyposażony jest w podwójne zaciski śrubowe, które umożliwiają pewne mocowanie przewodów o dużych przekrojach, zapewniając optymalną powierzchnię styku i minimalizując rezystancję połączenia. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapobiec przegrzewaniu się styków. Urządzenie jest przystosowane do montażu na płycie montażowej. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów elektrycznych oraz zapewnić swobodną cyrkulację powietrza wewnątrz rozdzielnicy, aby umożliwić efektywne odprowadzanie ciepła generowanego podczas pracy pod obciążeniem.

FAQ

• Czy stycznik AF116-30-11-13 może być sterowany napięciem stałym (DC)? Tak, dzięki technologii AF, cewka akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) w zakresie 100-250V.
• Jakie są parametry styków pomocniczych? Urządzenie posiada wbudowany blok styków pomocniczych 1NO + 1NC, co pozwala na monitorowanie stanu pracy stycznika bez konieczności dokupowania dodatkowych modułów.
• Jaki jest maksymalny prąd dla obciążeń nieindukcyjnych? W kategorii AC-1 stycznik może pracować z prądem znamionowym do 160 A przy napięciu 690 V.
