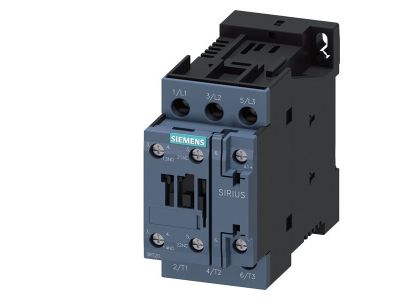

Stycznik mocy 15kW, 400V, AC-3, 1NO+1NC, 24V DC 3P S0 Przyłącze śrubowe | 3RT2027-1BB40 Siemens

Opis i Kluczowe Cechy

Stycznik mocy Siemens o numerze katalogowym 3RT2027-1BB40 to zaawansowany aparat łączeniowy z renomowanej rodziny SIRIUS, zaprojektowany do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 15 kW przy napięciu 400 V w kategorii użytkowania AC-3, co czyni go idealnym rozwiązaniem do bezpośredniego załączania silników klatkowych. Solidna konstrukcja w rozmiarze S0 zapewnia wysoką trwałość mechaniczną oraz elektryczną, minimalizując przestoje serwisowe w zakładzie produkcyjnym.

• Wydajność prądowa: Przystosowany do obciążeń indukcyjnych o mocy do 15 kW, co gwarantuje stabilną pracę napędów o średniej mocy.
• Napięcie sterowania: Cewka zasilana napięciem bezpiecznym 24 V DC pozwala na bezpośrednią współpracę ze sterownikami PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Konfiguracja styków: Zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwiają łatwą realizację układów samopodtrzymania oraz sygnalizacji stanu pracy urządzenia.
• System przyłączy: Klasyczne przyłącze śrubowe zapewnia pewny docisk przewodów i odporność na wstrząsy, co jest kluczowe w środowisku o dużych wibracjach.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Jako element systemu SIRIUS, stycznik 3RT2027-1BB40 posiada oznaczenia zacisków zgodne z normą EN 50012, co znacząco ułatwia projektowanie i montaż, eliminując ryzyko błędnego podłączenia. Urządzenie jest zgodne z dyrektywami niskonapięciowymi oraz posiada certyfikację CE, UL i CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Wysoki stopień ochrony oraz izolacja między obwodami gwarantują bezpieczeństwo obsługi i eksploatacji.

Zastosowanie

Stycznik 15kW Siemens znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany przede wszystkim do:

• Sterowania silnikami asynchronicznymi w układach napędowych pomp, wentylatorów i przenośników.
• Realizacji układów nawrotnych (przy zastosowaniu blokady mechanicznej i elektrycznej).
• Systemów sterowania i sygnalizacji, gdzie wymagana jest wysoka częstotliwość łączeń.
• Integracji z systemami bezpieczeństwa dzięki możliwości rozbudowy o dodatkowe bloki styków pomocniczych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN 35 mm, co zapewnia szybką instalację w szafie sterowniczej. Dzięki kompaktowej budowie rozmiaru S0, stycznik pozwala na optymalne wykorzystanie przestrzeni montażowej. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Urządzenie może być montowane w pionie, a jego konstrukcja umożliwia łatwe doposażenie w ograniczniki przepięć chroniące cewkę sterującą.

FAQ

• Czy stycznik posiada wbudowaną diodę zabezpieczającą? Model ten jest przystosowany do pracy z napięciem 24V DC, a opcjonalne moduły przeciwprzepięciowe mogą być łatwo dołączone do zacisków cewki.
• Czy można dołożyć więcej styków pomocniczych? Tak, system modułowy SIRIUS pozwala na montaż czołowy lub boczny dodatkowych bloków styków pomocniczych 3RH29.
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski w rozmiarze S0 obsługują zarówno przewody sztywne (drut), jak i giętkie (linka) z tulejkami izolowanymi, zapewniając szeroki zakres przekrojów znamionowych.
