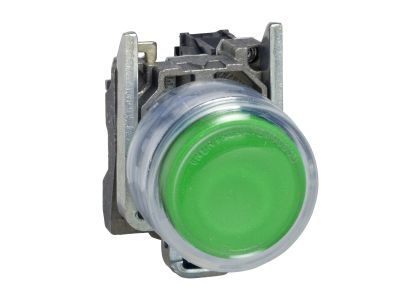

Przycisk okapturzony zielony metalowy Harmony XB4 | XB4BP31 Schneider Electric

Opis i Kluczowe Cechy

Przycisk okapturzony Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BP31 to profesjonalne rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się chromowaną, metalową ramką, która zapewnia wyjątkową odporność mechaniczną na uderzenia oraz wibracje, co jest kluczowe w środowiskach o dużym natężeniu pracy maszyn. Przycisk wyposażony jest w mechanizm powrotny (impulsowy) oraz jeden styk zwierny (1 NO), co pozwala na precyzyjne wysyłanie sygnałów sterujących do układów automatyki.

Kluczowym elementem konstrukcyjnym jest przezroczysty silikonowy futerał (kapturek), który chroni mechanizm przed wnikaniem zanieczyszczeń, nie ograniczając przy tym widoczności intensywnego zielonego koloru. Dzięki zastosowaniu zacisków śrubowych, instalatorzy mogą liczyć na pewne i trwałe połączenie elektryczne, minimalizując ryzyko poluzowania przewodów pod wpływem drgań. Modularna budowa serii Harmony XB4 pozwala na szybką wymianę elementów stykowych lub modyfikację konfiguracji bez konieczności wymiany całego napędu.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Przycisk oferuje stopień ochrony IP66, IP67, IP69 oraz IP69K, co oznacza całkowitą pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe. Dodatkowo, urządzenie posiada certyfikację morską oraz spełnia wymagania Typu 4X według klasyfikacji NEMA, co czyni go zdatnym do pracy w środowiskach korozyjnych i na jednostkach pływających. Szeroki zakres temperatur pracy, od -40°C do +70°C, gwarantuje niezawodność zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zastosowanie

Dzięki swojej pancernej konstrukcji i wysokiej klasie szczelności, przycisk XB4BP31 znajduje zastosowanie w:

• Przemyśle spożywczym i farmaceutycznym, gdzie wymagane jest częste mycie maszyn pod wysokim ciśnieniem.
• Ciężkim przemyśle maszynowym, narażonym na silne wibracje i zapylenie.
• Sektorze energetycznym i petrochemicznym, ze względu na odporność na trudne warunki atmosferyczne.
• Systemach sterowania w branży morskiej i offshore.
• Standardowych pulpitach sterowniczych wymagających czytelnej sygnalizacji stanu „Start” lub „Załącz”.

Wskazówki Montażowe

Montaż przycisku jest zoptymalizowany pod kątem standardów przemysłowych i odbywa się w znormalizowanym otworze o średnicy 22 mm. Aby zapewnić maksymalną trwałość instalacji, należy:

• Osadzić napęd w otworze montażowym, upewniając się, że uszczelka przylega prawidłowo do powierzchni pulpitu.
• Dokręcić nakrętkę mocującą z odpowiednim momentem, aby zapobiec obracaniu się elementu.
• Podłączyć przewody do zacisków śrubowych, dbając o odpowiednie odizolowanie końcówek i ich pewne osadzenie w zacisku.
• Dzięki modularności, bloki stykowe można zatrzasnąć na wsporniku po zamontowaniu samego napędu, co znacznie ułatwia pracę w ciasnych szafach sterowniczych.

FAQ

• Czy kapturek silikonowy jest wymienny? Tak, konstrukcja serii Harmony pozwala na serwisowanie poszczególnych elementów, choć kapturek w tym modelu jest zintegrowany dla zapewnienia najwyższej szczelności IP69K.
• Czy przycisk można stosować na zewnątrz budynków? Tak, dzięki odporności na promieniowanie UV, szerokiemu zakresowi temperatur oraz wysokiemu stopniowi ochrony IP, produkt doskonale radzi sobie w warunkach zewnętrznych.
• Jaki jest typ styku w tym modelu? Przycisk posiada jeden styk normalnie otwarty (1 NO), który zamyka obwód w momencie naciśnięcia.
