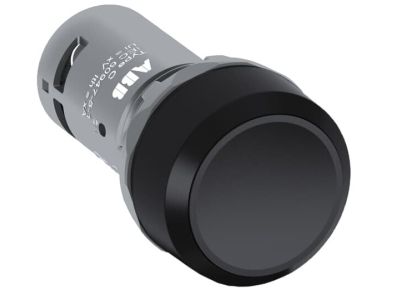

Przycisk monostabilny wklęsły 1NO 1NC, CP1-10B-11, czarny | 1SFA619100R1076 ABB

Opis i Kluczowe Cechy

Przycisk monostabilny ABB z serii CP1-10B-11 to zaawansowane rozwiązanie z rodziny produktów kompaktowych, zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w panelach sterowniczych oraz szafach rozdzielczych. Urządzenie charakteryzuje się konstrukcją typu "wszystko w jednym", co oznacza, że blok stykowy jest zintegrowany bezpośrednio z elementem sterowniczym. Przycisk posiada konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na jednoczesne realizowanie funkcji załączania i rozłączania obwodów pomocniczych. Czarny, płaski front wykonany z wysokiej jakości tworzywa sztucznego zapewnia estetyczny wygląd oraz trwałość mechaniczną. Dzięki napięciu znamionowemu izolacji wynoszącemu 300 V, produkt ten znajduje szerokie zastosowanie w profesjonalnych systemach automatyki.

• Konstrukcja kompaktowa: Zintegrowane styki redukują głębokość zabudowy, co jest kluczowe w płytkich obudowach.
• Niezawodność styków: Zastosowanie układu 1NO+1NC gwarantuje wszechstronność w projektowaniu logiki sterowania.
• Wysoka odporność: Seria kompaktowa ABB została zaprojektowana tak, aby wytrzymać trudne warunki środowiskowe, w tym zapylenie i wilgoć.
• Ergonomia: Płaski profil przycisku minimalizuje ryzyko przypadkowego zahaczenia i uszkodzenia mechanicznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Przycisk CP1-10B-11 spełnia wymagania dyrektyw unijnych, co potwierdza znak CE. Wysoki stopień ochrony (IP) gwarantuje bezpieczną pracę w środowiskach przemysłowych, chroniąc wnętrze mechanizmu przed wnikaniem ciał stałych oraz wody. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co świadczy o dbałości producenta o aspekty ekologiczne i bezpieczeństwo użytkowania.

Zastosowanie

Przycisk ABB CP1-10B-11 jest idealnym wyborem dla prefabrykatorów rozdzielnic oraz inżynierów utrzymania ruchu. Jego uniwersalna charakterystyka pozwala na wykorzystanie go w:

• Pulpitach sterowniczych maszyn przemysłowych do inicjowania procesów krótkotrwałych.
• Systemach automatyki budynkowej jako element interfejsu użytkownika.
• Szafach sterowniczych pomp, wentylatorów i przenośników.
• Układach sygnalizacji i potwierdzania stanów pracy urządzeń.

Wskazówki Montażowe

Instalacja przycisku z serii kompaktowej ABB jest niezwykle szybka i intuicyjna, co pozwala na znaczną redukcję kosztów robocizny. Przycisk montuje się w standardowym otworze o średnicy 22,5 mm. Dzięki zintegrowanej konstrukcji, monter nie musi tracić czasu na osobne mocowanie adapterów i bloków stykowych. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapewni trwałe połączenie elektryczne i odporność na wibracje. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zwiększyć pewność styku.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model CP1-10B-11 jest wersją niepodświetlaną, co czyni go rozwiązaniem ekonomicznym i energooszczędnym w aplikacjach, gdzie sygnalizacja świetlna nie jest wymagana.
• Co oznacza termin "monostabilny"? Przycisk monostabilny (chwilowy) powraca do swojej pozycji wyjściowej natychmiast po zdjęciu nacisku przez operatora.
• Czy mogę wymienić styki w tym przycisku? Seria kompaktowa charakteryzuje się zintegrowaną budową, co oznacza, że styki są stałym elementem urządzenia. W przypadku konieczności zmiany konfiguracji styków należy wybrać inny model z serii CP.
• Jaka jest główna zaleta serii kompaktowej nad modułową? Główną zaletą jest mniejsza głębokość montażowa oraz uproszczony proces zamawiania i instalacji (jeden numer katalogowy dla całego urządzenia).
