Ogranicznik przepięć iPRD1 12.5R-T 12-3 | A9L16382 Schneider Electric

Opis i Kluczowe Cechy

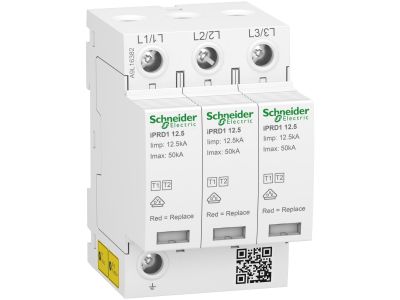

Ogranicznik przepięć Acti9 iPRD1 12.5r-T 12-3 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie klasy T1+T2 (Typ 1+2), zaprojektowane z myślą o kompleksowej ochronie instalacji trójfazowych (3P). Urządzenie to stanowi kluczowy element systemów bezpieczeństwa w budynkach mieszkalnych oraz obiektach komercyjnych o podwyższonym ryzyku wystąpienia przepięć atmosferycznych i łączeniowych. Dzięki maksymalnemu prądowi rozładowania Imax wynoszącemu 50 kA oraz nominalnemu prądowi rozładowania In na poziomie 20 kA, ogranicznik skutecznie neutralizuje energię wyładowań, chroniąc czułą aparaturę modułową i odbiorniki końcowe.

• Zintegrowana ochrona: Urządzenie posiada wbudowany rozłącznik bezpieczeństwa, co eliminuje konieczność stosowania dodatkowych zabezpieczeń dobezpieczających w określonych konfiguracjach.
• Zdalna sygnalizacja: Wyposażenie w styk pomocniczy (R) umożliwia zdalne raportowanie stanu urządzenia, informując obsługę o konieczności wymiany wkładu.
• Wymienne wkłady: Konstrukcja pozwala na błyskawiczną wymianę uszkodzonych modułów bez konieczności demontażu całego aparatu z szyny DIN.
• Wysoka zdolność wyłączania: W koordynacji z wyłącznikiem Compact NSXm H TM80D, zdolność wyłączania układu wzrasta do imponujących 70 kA.
• Niski poziom ochrony: Napięciowy poziom ochrony Up wynosi zaledwie 1,5 kV, co gwarantuje bezpieczeństwo nawet dla bardzo wrażliwych urządzeń elektronicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najsurowszymi międzynarodowymi standardami bezpieczeństwa elektrycznego. Spełnia wymagania normy EN 61643-11:2012 oraz IEC 61643-11:2011, co potwierdza jego skuteczność jako ogranicznika przepięć niskiego napięcia typu 1 i typu 2. Zgodność ta jest gwarancją niezawodności w ekstremalnych warunkach eksploatacyjnych, typowych dla bezpośrednich uderzeń pioruna w sieć zasilającą.

Zastosowanie

Ogranicznik iPRD1 12.5r-T 12-3 jest dedykowany do pracy w systemach uziemienia typu TN-C. Jego parametry techniczne sprawiają, że jest idealnym wyborem dla:

• Instalacji w budynkach wielorodzinnych narażonych na wyładowania atmosferyczne.
• Małych i średnich obiektów komercyjnych, gdzie ciągłość zasilania jest krytyczna.
• Rozdzielnic głównych wymagających kompaktowej ochrony typu 1+2 (szerokość tylko 54 mm, czyli 6 modułów 9 mm).
• Systemów automatyki budynkowej, gdzie wymagane jest zdalne monitorowanie stanu ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN 35 mm. Należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Zastosowanie odpowiedniego momentu siły przy dokręcaniu zacisków gwarantuje trwały styk i zapobiega przegrzewaniu się połączeń przy przepływie prądów udarowych.
• Długość przewodów: Zgodnie z zasadą kaskadowości i normą IEC, przewody łączące ogranicznik z szyną wyrównawczą powinny być jak najkrótsze (poniżej 50 cm), aby zminimalizować spadek napięcia na indukcyjności przewodów.
• Warunki otoczenia: Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +60°C. Stopień ochrony IP20 (lub IP40 w obudowie modułowej) wymaga montażu wewnątrz rozdzielnicy chroniącej przed bezpośrednim wpływem czynników atmosferycznych.

FAQ

1. Czy ten ogranicznik wymaga dodatkowego dobezpieczenia?
Urządzenie posiada zintegrowaną automatyczną ochronę, jednak w specyficznych układach o bardzo wysokim prądzie zwarciowym zaleca się koordynację z wyłącznikiem Compact NSXm H TM80D dla osiągnięcia zdolności 70 kA.

2. Jak interpretować sygnał zdalny z urządzenia?
Styk pomocniczy zmienia swój stan w momencie, gdy wkład ogranicznika ulegnie uszkodzeniu (np. po przejęciu zbyt dużej energii wyładowania). Jest to sygnał do bezzwłocznej wymiany modułu wymiennego.

3. Czy produkt nadaje się do sieci IT lub TN-S?
Prezentowany model A9L16382 jest dedykowany do systemu TN-C (3 fazy bez przewodu neutralnego w punkcie montażu SPD). Dla systemów TN-S należy dobrać odpowiedni wariant 3P+N.
