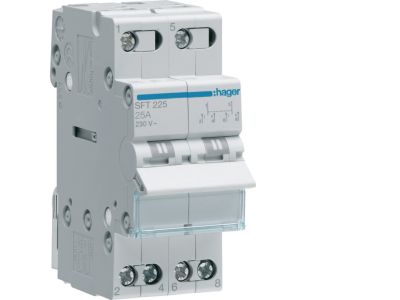

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od góry 2P 25A 230VAC | SFT225 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny HAGER SFT225 to profesjonalne urządzenie łączeniowe zaprojektowane do pracy w układzie I-0-II, co umożliwia wybór jednego z dwóch niezależnych źródeł zasilania lub całkowite odłączenie obwodu w pozycji środkowej (zero). Wyposażenie w dwa bieguny (2P) pozwala na jednoczesne i bezpieczne przełączanie toru fazowego oraz neutralnego w instalacjach jednofazowych. Prąd znamionowy wynoszący 25A przy napięciu znamionowym 230VAC gwarantuje stabilną pracę i wysoką wydajność prądową. Unikalna konstrukcja z punktem wspólnym wyprowadzonym od góry znacząco ułatwia mostkowanie i organizację przewodów wewnątrz rozdzielnicy, co jest cenione przez instalatorów za oszczędność miejsca i przejrzystość układu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą IEC/EN 60947-3, co potwierdza jego przydatność jako rozłącznika w profesjonalnych instalacjach niskiego napięcia. Spełnienie tych standardów gwarantuje wysoką trwałość mechaniczną oraz zdolność do bezpiecznego przełączania pod obciążeniem. Urządzenie posiada stopień ochrony IP20, co zapewnia bezpieczeństwo przed dotykiem bezpośrednim części czynnych podczas obsługi wewnątrz rozdzielnicy.

Zastosowanie

• Systemy zasilania rezerwowego: Idealny do ręcznego przełączania między siecią energetyczną a agregatem prądotwórczym.
• Automatyka budynkowa: Wybór między różnymi trybami pracy instalacji lub źródłami zasilania (np. sieć vs. inwerter fotowoltaiczny).
• Przemysł: Sterowanie obwodami pomocniczymi i sygnalizacyjnymi w szafach sterowniczych.
• Zabezpieczenie serwisowe: Możliwość całkowitego odizolowania odbiornika od zasilania w pozycji środkowej.

Wskazówki Montażowe

Przełącznik SFT225 jest przystosowany do montażu na standardowej szynie DIN (TS35), zajmując szerokość dwóch modułów (35 mm). Dla zapewnienia optymalnego bezpieczeństwa i uniknięcia przegrzewania styków, zaleca się stosowanie przewodów o przekroju do 16 mm² dla drutu lub 10 mm² dla linki z tulejką. Należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, co eliminuje ryzyko powstania łuku elektrycznego na skutek poluzowania połączenia. Punkt wspólny od góry pozwala na wygodne zasilanie urządzenia od górnej części szyny montażowej.

FAQ

• Czy przełącznik może pracować z agregatem prądotwórczym? Tak, funkcja I-0-II z pozycją środkową wyłączoną jest dedykowana do bezpiecznego przełączania między siecią a zasilaniem awaryjnym.
• Jaka jest szerokość urządzenia? Przełącznik zajmuje 2 moduły w rozdzielnicy (35 mm).
• Czy urządzenie rozłącza przewód N? Tak, jako aparat 2-biegunowy (2P) przełącza jednocześnie oba tory, co podnosi poziom bezpieczeństwa instalacji.
