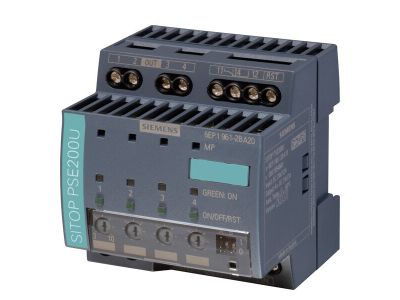

Moduł selektywny SITOP PSE200U 4-kanałowy 24VDC 40A | 6EP1961-2BA21 Siemens

Opis i Kluczowe Cechy

Moduł selektywny SITOP PSE200U o numerze katalogowym 6EP1961-2BA21 to zaawansowane rozwiązanie marki Siemens, zaprojektowane w celu zwiększenia niezawodności systemów zasilania 24 V DC. Urządzenie pełni rolę inteligentnego rozdzielacza energii, który monitoruje prąd obciążenia w czterech niezależnych kanałach wyjściowych. Przy całkowitym prądzie wejściowym wynoszącym 40 A, moduł pozwala na precyzyjne zabezpieczenie poszczególnych gałęzi prądowych o natężeniu do 10 A każda.

• Regulowany próg zadziałania: Każdy z czterech kanałów posiada potencjometr umożliwiający płynną regulację progu wyłączenia w zakresie od 3 A do 10 A, co pozwala na idealne dopasowanie do charakterystyki odbiornika.
• Selektywność wyłączania: W przypadku wystąpienia zwarcia lub długotrwałego przeciążenia, moduł odłącza jedynie uszkodzony obwód. Pozostałe gałęzie pracują bez zakłóceń, co eliminuje ryzyko przestoju całej linii produkcyjnej.
• Odporność na prądy rozruchowe: Zaawansowana elektronika ignoruje krótkotrwałe piki prądowe, typowe dla załączania obciążeń pojemnościowych lub silników, zapobiegając niepożądanym wyłączeniom.
• Sygnalizacja stanu: Urządzenie wyposażone jest w diody LED dla każdego kanału oraz wspólny styk sygnalizacyjny (common signaling contact), co umożliwia szybką diagnostykę i integrację z systemami nadrzędnymi PLC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi, co gwarantuje bezpieczeństwo i kompatybilność w międzynarodowych aplikacjach. Moduł spełnia wymagania dyrektyw unijnych w zakresie kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowej. Posiada certyfikaty CE oraz UL, co jest kluczowe dla prefabrykatorów szaf sterowniczych eksportujących maszyny na rynki globalne. Konstrukcja zapewnia wysoką odporność na wibracje i zakłócenia sieciowe, typowe dla ciężkich warunków przemysłowych.

Zastosowanie

SITOP PSE200U znajduje zastosowanie wszędzie tam, gdzie ciągłość procesów jest krytyczna. Jest to idealne rozwiązanie dla:

• Automatyki przemysłowej: Zabezpieczanie sterowników PLC, paneli HMI oraz czujników przed skutkami awarii w obwodach wykonawczych.
• Budowy maszyn: Rozdzielanie zasilania na poszczególne sekcje maszyny, ułatwiające lokalizację usterek.
• Przemysłu procesowego: Ochrona krytycznych pętli sterowania w systemach rozproszonych.
• Infrastruktury: Zasilanie systemów monitoringu i sterowania w budynkach komercyjnych i technicznych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TH35, co zapewnia szybką i stabilną instalację w szafie rozdzielczej. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądu 40 A na wejściu oraz 10 A na wyjściach, aby zminimalizować spadki napięcia.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Chłodzenie: Należy zachować odpowiednie odstępy montażowe powyżej i poniżej modułu, aby umożliwić swobodną konwekcję powietrza.
• Konfiguracja: Przed uruchomieniem należy ustawić progi prądowe za pomocą potencjometrów zgodnie z dokumentacją projektową instalacji.

FAQ

1. Czy moduł wymaga zewnętrznego resetu po zadziałaniu zabezpieczenia?
Tak, po usunięciu przyczyny usterki kanał można zresetować ręcznie za pomocą przycisku na obudowie lub poprzez zdalny sygnał, zależnie od konfiguracji systemu.

2. Czy można łączyć wyjścia równolegle w celu zwiększenia prądu?
Moduł selektywny służy do rozdziału i ochrony obwodów; łączenie równoległe wyjść w celu zwiększenia obciążalności nie jest zalecane i może zakłócić logikę wykrywania przeciążeń.

3. Jak reaguje moduł na bardzo długie kable o wysokiej rezystancji?
Dzięki precyzyjnemu pomiarowi elektronicznemu, SITOP PSE200U skutecznie wykrywa zwarcia nawet przy wysokiej impedancji pętli zwarcia, co jest przewagą nad tradycyjnymi wyłącznikami nadmiarowo-prądowymi.
