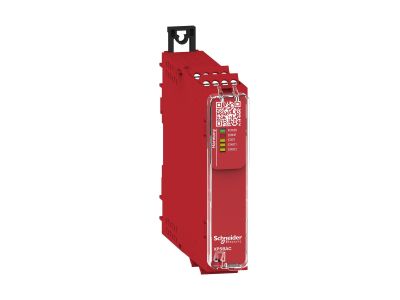

Moduł bezpieczeństwa Preventa XPS Universal, kat.4, 24 V AC/DC 3 Z, zaciski śrubowe | XPSBAC14AP Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa Preventa XPS Universal o numerze katalogowym XPSBAC14AP to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o zapewnieniu najwyższych standardów ochrony w systemach automatyki przemysłowej. Urządzenie to służy do precyzyjnego monitorowania wyłączników awaryjnych oraz wyłączników ochronnych, co jest kluczowe dla zachowania ciągłości pracy przy jednoczesnym zachowaniu bezpieczeństwa personelu. Moduł zasilany jest uniwersalnym napięciem 24 V AC/DC, co pozwala na elastyczną integrację w różnych systemach zasilania sterowania.

Konstrukcja modułu opiera się na kompaktowej obudowie o szerokości zaledwie 22,5 mm, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Urządzenie wyposażone jest w demontowalne bloki zacisków śrubowych, co drastycznie skraca czas montażu oraz ułatwia prace serwisowe i wymianę modułu bez konieczności ponownego oprzewodowania. Pod względem konfiguracji wyjść, przekaźnik oferuje 4 wyjścia bezpieczeństwa typu NO (normalnie otwarte), 2 wyjścia diagnostyczne NC (normalnie zamknięte) oraz 1 wyjście sterujące, co umożliwia kompleksowe zarządzanie sygnałami w pętli bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z najbardziej rygorystycznymi normami bezpieczeństwa funkcjonalnego, co czyni go zaufanym komponentem w aplikacjach o wysokim ryzyku. Moduł spełnia wymagania:

• ISO 13849-1: Osiąga poziom zapewnienia bezpieczeństwa PLe oraz Kategorię 4.
• IEC 62061: Zgodność z poziomem nienaruszalności bezpieczeństwa SILCL 3.
• IEC 61508: Pełna certyfikacja SIL 3 dla systemów o krytycznym znaczeniu.
• IEC 60947-5-1: Zgodność z normami dla aparatury sterowniczej i rozdzielczej niskiego napięcia.
• Certyfikacja: Posiada uznane międzynarodowe certyfikaty cULus oraz TÜV, co potwierdza jego globalną przydatność i niezawodność.

Zastosowanie

Przekaźniki Harmony XPS Universal są dedykowane do maszyn o prostej i średniej złożoności, gdzie kluczowe jest łatwe zarządzanie pojedynczymi funkcjami bezpieczeństwa. Dzięki swojej wszechstronności, moduł XPSBAC14AP znajduje szerokie zastosowanie w następujących sektorach:

• Przemysł spożywczy (Food & Beverage): Monitorowanie osłon i przycisków stopu awaryjnego na liniach produkcyjnych.
• Systemy podnoszenia i transportu: Zabezpieczanie suwnic, dźwigów oraz systemów przenośnikowych.
• Obróbka materiałów: Ochrona operatorów maszyn CNC, pras i innych urządzeń obróbczych.
• Pakowanie: Integracja z maszynami pakującymi w celu zapewnienia bezpiecznego dostępu do stref roboczych.
• Współpraca z automatyką: Pełna kompatybilność ze sterownikami logicznymi Modicon ułatwia diagnostykę i integrację systemową.

Wskazówki Montażowe

Instalacja modułu powinna być przeprowadzona przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż mechaniczny: Urządzenie jest przystosowane do montażu na standardowej, symetrycznej szynie DIN o szerokości 35 mm. Należy zapewnić odpowiednią wentylację wokół obudowy.
• Podłączenie elektryczne: Wykorzystanie zacisków śrubowych gwarantuje trwałe i odporne na wibracje połączenie. Zaleca się stosowanie tulejek kablowych dla przewodów typu linka, aby zapewnić optymalny styk elektryczny.
• Diagnostyka: Wykorzystaj wbudowane wyjścia diagnostyczne NC do przesyłania informacji o stanie modułu do nadrzędnego systemu sterowania (np. PLC Modicon), co pozwoli na szybką identyfikację przyczyn zatrzymania maszyny.
• Wymiary: Przy planowaniu rozmieszczenia w szafie należy uwzględnić wymiary: 22,5 mm szerokości, 120 mm głębokości oraz 100 mm wysokości.

FAQ

• Czy moduł posiada demontowalne zaciski? Tak, urządzenie wyposażone jest w blok zacisków z możliwością demontażu śrubowego, co ułatwia konserwację.
• Jaki jest maksymalny poziom bezpieczeństwa tego urządzenia? Moduł pozwala na osiągnięcie najwyższego poziomu bezpieczeństwa PLe (Kategoria 4) oraz SIL 3.
• Czy mogę podłączyć ten przekaźnik do sterownika PLC? Tak, przekaźniki Harmony XPS są w pełni kompatybilne ze sterownikami logicznymi, w szczególności z serią Modicon od Schneider Electric.
• Jakie funkcje bezpieczeństwa realizuje ten moduł? Jest on przeznaczony głównie do monitorowania wyłączników awaryjnych (E-Stop) oraz wyłączników ochronnych (krańcówek bezpieczeństwa).
