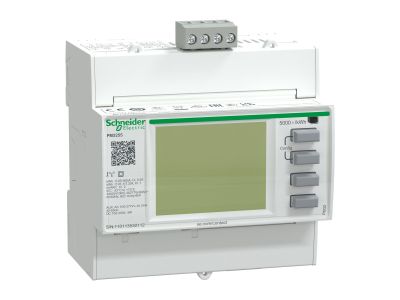

Miernik parametrów kl 0,5S Modbus 2DI 2D DIN PowerLogic | METSEPM3255 Schneider Electric

Opis i Kluczowe Cechy

Analizator parametrów sieci PowerLogic PM3255 to zaawansowane urządzenie pomiarowe od renomowanego producenta Schneider Electric, zaprojektowane z myślą o precyzyjnym monitorowaniu infrastruktury elektroenergetycznej. Urządzenie charakteryzuje się wysoką klasą dokładności 0,5S zgodnie z normą IEC 62053-22, co gwarantuje rzetelność danych niezbędnych do rozliczeń międzywydziałowych oraz optymalizacji kosztów energii. Miernik został wyposażony w czytelny, podświetlany wyświetlacz LCD, który umożliwia lokalny odczyt kluczowych parametrów, takich jak napięcia, prądy, moce (czynna, bierna, pozorna) oraz współczynnik mocy (cos phi).

• Komunikacja Modbus RS485: Zintegrowany port komunikacyjny pozwala na pełną integrację z systemami nadzoru BMS, SCADA lub systemami zarządzania energią (EMS).
• Wejścia i Wyjścia Cyfrowe: Urządzenie posiada 2 wejścia cyfrowe (2DI) do monitorowania stanu styków lub zliczania impulsów oraz 2 wyjścia cyfrowe (2DO), które mogą służyć do sygnalizacji alarmów lub sterowania.
• Kompaktowa Obudowa: Szerokość wynosząca zaledwie 90 mm pozwala na oszczędność miejsca w rozdzielnicy, zajmując jedynie 5 modułów na szynie DIN.
• Wielofunkcyjność: Pomiar energii w czterech kwadrantach umożliwia monitorowanie zarówno energii pobieranej, jak i oddawanej do sieci.

Zgodność z Normami

Miernik PowerLogic PM3255 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Zgodność z normą IEC 61557-12 definiuje wymagania dla urządzeń do pomiaru i monitorowania parametrów elektrycznych w sieciach rozdzielczych niskiego napięcia. Klasa dokładności 0,5S dla energii czynnej jest potwierdzona certyfikacją zgodną z IEC 62053-22, co czyni go idealnym rozwiązaniem do profesjonalnych zastosowań przemysłowych. Urządzenie posiada również stopień ochrony IP40 od strony czołowej oraz IP20 w obrębie zacisków, co zapewnia bezpieczeństwo użytkowania wewnątrz obudów rozdzielczych.

Zastosowanie

Analizator PM3255 znajduje szerokie zastosowanie w nowoczesnych instalacjach B2B, gdzie kluczowe jest zarządzanie efektywnością energetyczną. Jest idealnym rozwiązaniem dla:

• Przemysłu: Monitorowanie obciążeń poszczególnych linii produkcyjnych i maszyn w celu identyfikacji strat energii.
• Budynków Komercyjnych: Integracja z systemami zarządzania budynkiem (BMS) w biurowcach i centrach handlowych.
• Centrów Danych (Data Centers): Precyzyjny pomiar zużycia energii przez serwerownie i systemy podtrzymania zasilania.
• Podrozliczeń: Dokładne rozliczanie kosztów energii elektrycznej pomiędzy poszczególnymi najemcami lub działami firmy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Miernik jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na poprawność podłączenia przekładników prądowych (strona wtórna 1A lub 5A) oraz zachowanie odpowiedniej polaryzacji. Zaleca się stosowanie przewodów o przekroju dostosowanym do zacisków pomiarowych, aby zapewnić trwały styk i minimalizację błędów pomiarowych. Moment dokręcania śrub zaciskowych powinien być zgodny z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków przy długotrwałej eksploatacji.

FAQ

• Czy miernik PM3255 obsługuje komunikację bezprzewodową? Nie, model ten bazuje na przewodowej komunikacji szeregowej RS485 z protokołem Modbus RTU.
• Jaka jest klasa dokładności dla energii czynnej? Urządzenie posiada wysoką klasę dokładności 0,5S, co pozwala na bardzo precyzyjne pomiary nawet przy niskich obciążeniach.
• Czy urządzenie wymaga zewnętrznego zasilania pomocniczego? Tak, szczegółowe parametry zasilania pomocniczego znajdują się w karcie katalogowej produktu i są niezbędne do poprawnej pracy elektroniki miernika.
• Ile modułów zajmuje miernik w rozdzielnicy? Miernik zajmuje szerokość 5 modułów (90 mm) na standardowej szynie DIN.
