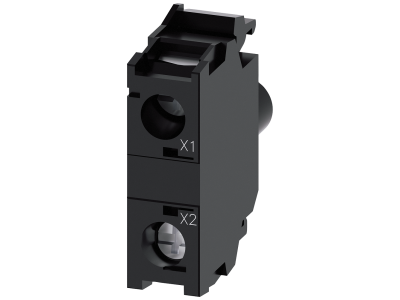

Blok LED 230V AC, przyłącze śrubowe do montażu tablicowego, biały, SIRIUS ACT | 3SU1401-1BF60-1AA0 Siemens

Opis i Kluczowe Cechy

Blok LED Siemens z serii SIRIUS ACT o numerze katalogowym 3SU1401-1BF60-1AA0 to zaawansowany moduł sygnalizacyjny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie pracuje pod napięciem znamionowym 230 V AC, co pozwala na bezpośrednie zasilanie z sieci bez konieczności stosowania dodatkowych transformatorów obniżających napięcie. Zastosowana technologia LED w kolorze białym gwarantuje nie tylko wysoką luminancję i doskonałą widoczność nawet w jasno oświetlonych halach produkcyjnych, ale również ekstremalnie długą żywotność w porównaniu do tradycyjnych źródeł światła.

• Modułowość systemu: Jako element rodziny SIRIUS ACT, blok jest w pełni kompatybilny z szeroką gamą przycisków, przełączników i lampek kontrolnych, co pozwala na elastyczną konfigurację pulpitów sterowniczych.
• Przyłącze śrubowe: Solidne zaciski śrubowe zapewniają pewne i trwałe połączenie elektryczne, odporne na wstrząsy oraz wibracje występujące w środowisku pracy maszyn.
• Wysoka efektywność energetyczna: Zastosowanie diod LED znacząco redukuje pobór mocy oraz emisję ciepła wewnątrz obudowy sterowniczej.
• Montaż tablicowy: Konstrukcja zoptymalizowana pod kątem montażu od tyłu na płycie czołowej, co ułatwia serwisowanie i wymianę komponentów bez demontażu całego panelu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku globalnego. Blok LED spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co jest kluczowe dla producentów maszyn eksportujących swoje rozwiązania na rynki Ameryki Północnej. Stopień ochrony IP20 na zaciskach zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Blok LED SIRIUS ACT znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Sygnalizacji stanów pracy maszyn i linii produkcyjnych w szafach sterowniczych.
• Budowy pulpitów operatorskich w przemyśle ciężkim, chemicznym oraz spożywczym.
• Systemów wizualizacji awarii i ostrzegania w rozdzielnicach niskiego napięcia.
• Integracji z elementami sterowniczymi w windach, suwnicach oraz systemach transportu wewnętrznego.

Wskazówki Montażowe

Montaż bloku LED 3SU1401-1BF60-1AA0 jest intuicyjny i szybki dzięki systemowi zatrzaskowemu SIRIUS ACT. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych (zazwyczaj ok. 0,8 - 1,0 Nm), aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintu.
• Przekrój przewodów: Zaciski są przystosowane do przewodów sztywnych oraz giętkich z tulejkami, co pozwala na elastyczne dopasowanie do standardów okablowania w danym zakładzie.
• Pozycja montażowa: Blok montowany jest na dedykowanym uchwycie (holderze) za elementem sterowniczym. Dzięki kompaktowym wymiarom, moduł pozwala na gęste upakowanie elementów na panelu.

FAQ

1. Czy blok LED można zasilać napięciem stałym (DC)?
Model 3SU1401-1BF60-1AA0 jest dedykowany do pracy z napięciem przemiennym 230 V AC. Dla aplikacji DC należy wybrać odpowiedni wariant z oferty Siemens SIRIUS ACT.

2. Czy dioda LED w tym module jest wymienna?
Nie, dioda LED jest zintegrowana z blokiem funkcyjnym, co zapewnia najwyższą niezawodność i odporność na trudne warunki zewnętrzne. W przypadku awarii wymienia się cały moduł elektryczny.

3. Czy biały kolor LED nadaje się do kolorowych soczewek?
Tak, biały blok LED jest uniwersalny i może być stosowany z białymi lub przezroczystymi soczewkami, zapewniając neutralne i jasne światło sygnalizacyjne.
