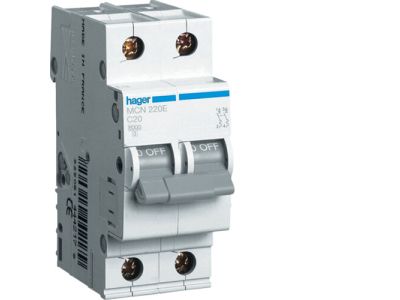

Wyłącznik nadprądowy 6kA 2P C 20A MCB | MCN220E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN220E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając pełną izolację obwodu. Prąd znamionowy o wartości 20A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat jest idealnym rozwiązaniem dla obwodów o umiarkowanych prądach rozruchowych.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6000A (6kA), co gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu znacznych energii zwarciowych.
• Charakterystyka C: Wyzwalacz magnetyczny reaguje przy prądzie 5-10 razy większym od prądu znamionowego, co zapobiega niepożądanym zadziałaniom przy urządzeniach o zwiększonym poborze prądu podczas startu.
• Trwałość mechaniczna: Wysokiej jakości komponenty HAGER zapewniają długą żywotność i niezawodność w trudnych warunkach eksploatacyjnych.
• Wskaźnik położenia styków: Czytelna sygnalizacja stanu pracy zwiększa bezpieczeństwo personelu obsługującego rozdzielnicę.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Wyłącznik spełnia wymagania normy PN-EN 60898-1, która definiuje standardy dla wyłączników nadprądowych przeznaczonych do instalacji domowych i podobnych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami bezpieczeństwa Unii Europejskiej. Dzięki rygorystycznej kontroli jakości producenta HAGER, aparat ten jest dopuszczony do stosowania w profesjonalnych systemach rozdziału energii.

Zastosowanie

Wyłącznik MCN220E znajduje szerokie zastosowanie w sektorze mieszkaniowym oraz komercyjnym. Dzięki charakterystyce C, jest on szczególnie rekomendowany do zabezpieczania obwodów zasilających odbiorniki o charakterze indukcyjnym i mieszanym. Idealnie sprawdza się w ochronie:

• Obwodów gniazd wtykowych w warsztatach i garażach, gdzie używane są elektronarzędzia.
• Systemów oświetleniowych wykorzystujących stateczniki magnetyczne lub nowoczesne zasilacze LED o dużym prądzie udarowym.
• Małych silników elektrycznych oraz pomp w instalacjach HVAC.
• Linii zasilających urządzenia AGD o większej mocy znamionowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Aparat jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów miedzianych o przekrojach dostosowanych do obciążenia 20A, zapewniając stabilne przesyłanie energii.
• Pozycjonowanie: Możliwość montażu w dowolnej pozycji na szynie ułatwia organizację okablowania wewnątrz rozdzielnicy.
• Szynowanie: Kompatybilność z szynami grzebieniowymi HAGER pozwala na estetyczne i szybkie łączenie wielu aparatów w rzędzie.

FAQ

1. Czy wyłącznik o charakterystyce C można stosować zamiast charakterystyki B?
Tak, o ile pozwala na to impedancja pętli zwarcia w danym obwodzie. Charakterystyka C jest mniej czuła na krótkotrwałe skoki prądu, co eliminuje uciążliwe wyłączenia przy rozruchu urządzeń.

2. Co oznacza parametr 6kA?
Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji i zagrożenia dla otoczenia.

3. Czy aparat MCN220E chroni przed porażeniem prądem?
Wyłącznik nadprądowy chroni instalację przed skutkami przeciążeń i zwarć. Do ochrony przeciwporażeniowej należy zastosować dodatkowo wyłącznik różnicowoprądowy (RCCB).
