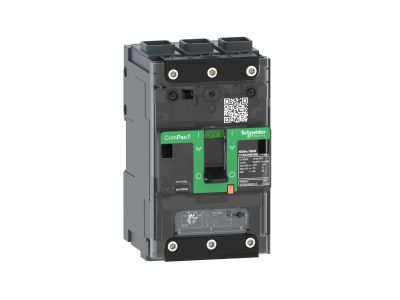

Wyłącznik mocy ComPacT NSXm 63B, 3P, 50A, 25kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX | C11B3TM050L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSXm 63B o numerze katalogowym C11B3TM050L to nowoczesne rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji przestrzeni w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 50 A oraz zdolnością wyłączalną na poziomie 25 kA przy napięciu 415V AC, co czyni go idealnym wyborem do zabezpieczania instalacji o średnim poziomie spodziewanych prądów zwarciowych. Wyposażony w zintegrowany wyzwalacz termomagnetyczny typu TMD, wyłącznik zapewnia dwustopniową ochronę: termiczną przed przeciążeniami oraz magnetyczną przed skutkami zwarć. Dzięki kompaktowej budowie 3-biegunowej, aparat ten pozwala na znaczną oszczędność miejsca na szynie DIN lub płycie montażowej, zachowując przy tym najwyższe parametry niezawodności typowe dla serii ComPacT NSX.

• Prąd znamionowy 50 A: Pozwala na bezpieczną pracę obwodów odbiorczych o znacznym obciążeniu.
• Zdolność zwarciowa 25 kA: Gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed zniszczeniem.
• Wyzwalacz TMD: Sprawdzona technologia termomagnetyczna zapewniająca precyzyjne nastawy i szybką reakcję.
• Innowacyjny montaż: Możliwość instalacji na szynie DIN lub płycie montażowej dzięki zintegrowanym zatrzaskom.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy IEC 60947-2, która definiuje parametry pracy dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, urządzenie posiada certyfikację potwierdzającą stopień zanieczyszczenia środowiska pracy oraz odporność na udary, co jest kluczowe dla zachowania ciągłości zasilania w sektorze B2B. Zgodność z dyrektywami RoHS oraz REACH świadczy o dbałości producenta o aspekty ekologiczne i brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Wyłącznik ComPacT NSXm 63B znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest dedykowany przede wszystkim do ochrony kabli i przewodów w budownictwie komercyjnym, użyteczności publicznej oraz w lekkim przemyśle. Dzięki swoim parametrom doskonale sprawdza się jako zabezpieczenie główne w mniejszych rozdzielnicach lub jako zabezpieczenie odpływowe w rozbudowanych systemach dystrybucji energii. Inżynierowie i projektanci często wybierają ten model do ochrony silników (przy współpracy z odpowiednimi stycznikami), systemów HVAC oraz oświetlenia wielkopowierzchniowego, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary aparatury.

Wskazówki Montażowe

Prawidłowy montaż wyłącznika ComPacT NSXm jest kluczowy dla jego długowieczności i poprawnego działania systemów zabezpieczeń. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować klucz dynamometryczny, aby zapewnić odpowiedni docisk zacisków EverLink (jeśli dotyczy) lub standardowych zacisków śrubowych, co zapobiega przegrzewaniu się styków.
• Pozycja montażowa: Urządzenie może być montowane pionowo, poziomo lub na boku bez pogorszenia parametrów pracy, co zwiększa elastyczność przy projektowaniu szaf sterowniczych.
• Odstępy izolacyjne: Należy zachować minimalne odstępy od metalowych części obudowy oraz innych aparatów, zgodnie z dokumentacją techniczną, aby zapewnić swobodną cyrkulację powietrza i bezpieczne odprowadzanie gazów połączone z gaszeniem łuku elektrycznego.
• Podłączenie: Przed uruchomieniem należy upewnić się, że wszystkie przewody są odizolowane na odpowiedniej długości i stabilnie osadzone w zaciskach.

FAQ

1. Czy wyłącznik posiada regulację wyzwalacza termicznego?
Tak, wyzwalacz TMD w serii NSXm zazwyczaj pozwala na regulację progu przeciążeniowego, co umożliwia precyzyjne dopasowanie ochrony do rzeczywistego obciążenia obwodu.

2. Czy do tego modelu można dołożyć styki pomocnicze?
Tak, konstrukcja ComPacT NSXm pozwala na łatwy montaż akcesoriów wewnętrznych, takich jak styki pomocnicze OF, styki alarmowe SD czy wyzwalacze wzrostowe MX, bez użycia specjalistycznych narzędzi.

3. Jaka jest różnica między wersją 25kA a wyższymi modelami?
Wartość 25kA określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać. Wybór wersji 25kA (B) jest optymalny ekonomicznie w miejscach, gdzie obliczone prądy zwarciowe nie przekraczają tej wartości.
