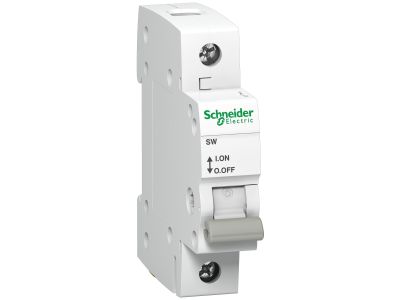

Rozłącznik izolacyjny SW 1P 63A 240VAC, Acti 9 | A9S62163 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SW 1P 63A z serii Acti 9 od renomowanego producenta Schneider Electric to kluczowy element aparatury modułowej, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa i niezawodności w instalacjach elektrycznych niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na skuteczne i bezpieczne przewodzenie oraz rozłączanie prądów roboczych w obwodach jednofazowych o napięciu znamionowym 240 V AC.

• Konstrukcja jednobiegunowa (1P): Pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności izolacyjnej.
• Wysoka wytrzymałość: Mechanizm aparatu został zaprojektowany tak, aby wytrzymać tysiące cykli łączeniowych, co przekłada się na długowieczność instalacji.
• Wyraźna sygnalizacja stanu: Dźwignia rozłącznika zapewnia jednoznaczną informację o stanie styków, co jest kluczowe dla bezpieczeństwa personelu serwisowego.
• Kompatybilność z systemem Acti 9: Pełna integracja z pozostałymi elementami systemu Schneider Electric ułatwia montaż i estetyczne wykończenie rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego przydatność w profesjonalnych aplikacjach elektroinstalacyjnych. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu użytkownik ma pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną, niezbędną do bezpiecznego prowadzenia prac konserwacyjnych w obrębie instalacji elektrycznej.

Zastosowanie

Rozłącznik izolacyjny SW 63A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem jako:

• Główny wyłącznik w mniejszych rozdzielnicach piętrowych lub mieszkaniowych.
• Element sterujący i odcinający zasilanie dla konkretnych sekcji odbiorczych lub maszyn.
• Zabezpieczenie serwisowe w układach automatyki budynkowej, umożliwiające bezpieczne odizolowanie fragmentu sieci bez konieczności wyłączania całego obiektu.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki standardowemu mocowaniu na szynie DIN (TH35). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie przewodów.
• Przekrój przewodów: Zaciski są przystosowane do przewodów o przekroju dopasowanym do prądu 63 A, co gwarantuje stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji na szynie, jednak zaleca się zachowanie standardowego kierunku zasilania (od góry) dla przejrzystości schematu rozdzielnicy.

FAQ

• Czy rozłącznik SW posiada funkcję zabezpieczenia nadprądowego? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania prądami roboczymi i zapewnienia przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłącznik nadprądowy.
• Czy można go stosować w obwodach prądu stałego (DC)? Prezentowany model A9S62163 jest dedykowany do pracy w obwodach prądu przemiennego (240 V AC).
• Jaki jest stopień ochrony tego urządzenia? Sam aparat posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem palcem do części pod napięciem. Po zamontowaniu w odpowiedniej obudowie/rozdzielnicy, stopień ochrony całego zestawu wzrasta zgodnie z parametrami obudowy.
