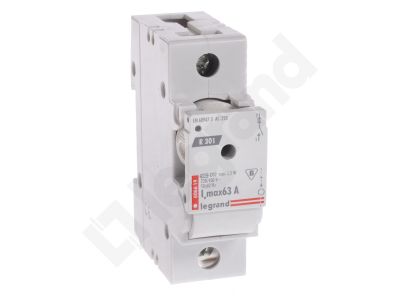

Rozłącznik izolacyjny bez wkładek topikowych R 301 do 63A 1P | 606619 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Legrand serii R 301 o numerze referencyjnym 606619 to profesjonalny aparat modułowy zaprojektowany do skutecznego i bezpiecznego rozłączania obwodów elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym maksymalnie 63 A, co pozwala na stabilną pracę w instalacjach o dużym obciążeniu prądowym. Jest to konstrukcja jednobiegunowa (1P), przystosowana do pracy w sieciach o napięciu znamionowym 230/400 V~.

• Wysoka obciążalność: Prąd znamionowy do 63 A umożliwia sterowanie zasilaniem całych sekcji instalacji.
• Specjalistyczne wyposażenie: Aparat jest fabrycznie wyposażony w atrapy wkładek AD 01 oraz AD 02, co czyni go gotowym do specyficznych konfiguracji systemowych bez potrzeby stosowania wkładek topikowych.
• Kompaktowa budowa: Szerokość urządzenia wynosi 1,5 modułu (co odpowiada 26,25 mm), co pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej w rozdzielnicy.

Zgodność z Normami

Produkt marki Legrand został wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia on wymagania norm dotyczących aparatury modułowej niskiego napięcia, co gwarantuje niezawodność styków oraz odpowiednią wytrzymałość izolacyjną. Zastosowanie wysokiej jakości materiałów termoplastycznych zapewnia odporność na wysokie temperatury i trudne warunki pracy wewnątrz rozdzielnic.

Zastosowanie

Rozłącznik R 301 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w sektorze przemysłowym. Jako element aparatury modułowej, idealnie sprawdza się w:

• Głównych tablicach rozdzielczych jako element izolujący.
• Układach sterowania i automatyki do bezpiecznego odłączania zasilania od maszyn i urządzeń.
• Instalacjach wymagających pewnego i widocznego rozłączenia obwodu podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zastosowanie odpowiedniej siły przy dokręcaniu zacisków śrubowych jest kluczowe dla zapewnienia niskiej rezystancji przejścia i uniknięcia przegrzewania się styków przy prądzie 63 A.
• Przestrzeń w rozdzielnicy: Należy uwzględnić niestandardową szerokość 1,5 modułu (26,25 mm) przy planowaniu rozmieszczenia aparatury.
• Podłączenie przewodów: Przekrój przewodów przyłączeniowych musi być dobrany zgodnie z prądem znamionowym 63 A, aby zapewnić bezpieczeństwo pożarowe instalacji.

FAQ

• Czy ten rozłącznik wymaga wkładek topikowych? Nie, ten model jest rozłącznikiem bez wkładek topikowych, wyposażonym fabrycznie w atrapy AD 01 i AD 02.
• Jaką szerokość zajmuje aparat w rozdzielnicy? Urządzenie zajmuje 1,5 modułu, czyli 26,25 mm szerokości na szynie DIN.
• Czy można go stosować w instalacjach trójfazowych? Jest to aparat jednobiegunowy (1P), więc w przypadku instalacji trójfazowej wymagane byłoby zastosowanie odpowiedniej liczby aparatów lub modelu wielobiegunowego, zależnie od schematu instalacji.
