Rozłącznik bezpiecznikowy R 303 63A 3P | 606709 Legrand

Opis i Kluczowe Cechy

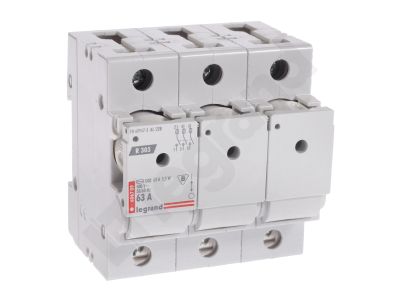

Rozłącznik bezpiecznikowy R 303 marki LEGRAND o numerze katalogowym 606709 to wysokiej klasy aparat elektryczny przeznaczony do profesjonalnych systemów rozdziału energii. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co umożliwia jednoczesne zabezpieczenie i rozłączanie trzech faz w obwodach o napięciu znamionowym przemiennym 400 V~. Prąd znamionowy urządzenia wynosi 63 A, co czyni go idealnym rozwiązaniem dla obwodów o dużym obciążeniu. Aparat został zaprojektowany do współpracy z wkładkami topikowymi typu D 02, jednak jego uniwersalna budowa pozwala na stosowanie wkładek o mniejszym prądzie znamionowym (D 01 lub D 02), co zwiększa elastyczność konfiguracji zabezpieczeń. Szerokość urządzenia wynosi 4,5 modułu (przy standardzie 17,5 mm na moduł), co przekłada się na precyzyjne dopasowanie w nowoczesnych rozdzielnicach.

• Prąd znamionowy: 63 Ampery, zapewniające stabilną pracę przy wysokich obciążeniach.
• Liczba biegunów: 3P (trójbiegunowy), gwarantujący pełną ochronę układów trójfazowych.
• Kompatybilność: Obsługa wkładek topikowych o charakterystykach gG oraz gL.
• Modułowość: Szerokość 4,5 modułu ułatwia planowanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości właściwe dla aparatury modułowej niskiego napięcia. Został zaprojektowany zgodnie z wytycznymi dotyczącymi rozłączników bezpiecznikowych, co zapewnia pełną kompatybilność z systemami bezpieczników typu D (D01, D02). Materiały izolacyjne użyte do produkcji korpusu oraz akcesoriów dodatkowych, takich jak atrapy wkładek, charakteryzują się wysoką odpornością termiczną i mechaniczną.

Zastosowanie

Rozłącznik Legrand R 303 63A znajduje zastosowanie przede wszystkim w sektorze B2B – w przemyśle, budownictwie komercyjnym oraz zaawansowanych instalacjach domowych. Jest wykorzystywany jako zabezpieczenie główne lub odpływowe w rozdzielnicach niskiego napięcia, chroniąc instalacje przed skutkami zwarć i przeciążeń. Dzięki możliwości stosowania wkładek o mniejszym prądzie, aparat ten jest niezwykle wszechstronny i może być adaptowany do zmieniających się potrzeb instalacji elektrycznej.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwałe i bezpieczne połączenie przewodów, co jest kluczowe przy prądzie znamionowym 63 A. Należy zachować odpowiednią szerokość w rozdzielnicy (78,75 mm), odpowiadającą 4,5 modułom. W przypadku potrzeby zaślepienia niewykorzystanych gniazd, producent przewidział możliwość zastosowania izolacyjnych atrap wkładek D 01 i D 02.

FAQ

• Czy w tym rozłączniku można stosować wkładki D 01? Tak, aparat umożliwia zastosowanie wkładek o wielkości odpowiedniej dla typu D 01 lub D 02, pod warunkiem zachowania odpowiednich parametrów prądowych.
• Jaka jest szerokość urządzenia w milimetrach? Szerokość wynosi 4,5 modułu, co w standardzie 17,5 mm daje łącznie 78,75 mm.
• Jakie charakterystyki wkładek są obsługiwane? Rozłącznik jest kompatybilny z wkładkami o charakterystykach gG (ogólnego przeznaczenia) oraz gL (ochrona linii i kabli).
