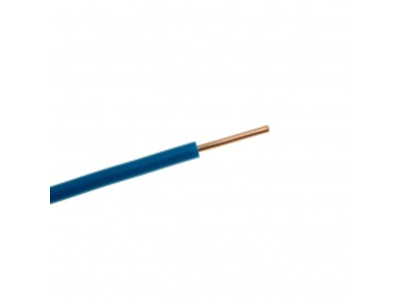

Przewód instalacyjny H07V-U (DY) 10 450/750V, niebieski KRĄŻEK | WCA0101I00ADB0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 10 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną markę ELTRIM. Oznaczenie H07V-U wskazuje na wykonanie według normy zharmonizowanej (H) na napięcie znamionowe 450/750V (07), co pozwala na bezpieczną pracę w instalacjach o podwyższonych wymaganiach napięciowych. Izolacja wykonana z polwinitu (V) charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz odpornością na uszkodzenia mechaniczne. Żyła miedziana jednodrutowa (U) o przekroju 10 mm² zapewnia optymalną przewodność elektryczną, minimalizując spadki napięcia w obwodach o dużym obciążeniu. Niebieski kolor izolacji jednoznacznie identyfikuje przewód jako neutralny (N), co jest kluczowe dla zachowania standardów bezpieczeństwa i przejrzystości w rozdzielnicach elektrycznych.

• Napięcie znamionowe: 450/750V, co umożliwia szerokie spektrum zastosowań w instalacjach siłowych i sterowniczych.
• Konstrukcja żyły: Miedziana, jednodrutowa (klasa 1), zapewniająca sztywność i stabilność połączeń w zaciskach śrubowych.
• Izolacja: Specjalistyczny polwinit PVC, odporny na starzenie i działanie czynników zewnętrznych wewnątrz budynków.
• Kolorystyka: Wyraźny niebieski kolor ułatwiający identyfikację toru neutralnego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co gwarantuje pełne bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Przewód spełnia wymagania techniczne dla instalacji stałych, a proces produkcji w zakładach ELTRIM podlega ścisłej kontroli jakości. Zastosowanie miedzi o wysokiej czystości oraz atestowanego polwinitu sprawia, że przewód H07V-U jest zgodny z dyrektywami niskonapięciowymi oraz standardami dotyczącącymi bezpieczeństwa pożarowego wewnątrz obiektów budowlanych.

Zastosowanie

Przewód H07V-U (DY) 10 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic niskiego napięcia.
• Obwodów sygnalizacyjnych, kontrolnych oraz zasilających, gdzie wymagany jest większy przekrój żyły ze względu na płynące prądy.
• Instalacji w suchych pomieszczeniach, gdzie nie występuje ryzyko bezpośredniego narażenia na wilgoć lub substancje chemiczne degradujące PVC.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U 10 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie doprowadzić do uszkodzenia struktury miedzianej żyły jednodrutowej. Ze względu na sztywność przewodu (klasa 1), zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają rdzenia miedzianego. W przypadku montażu w rozdzielnicach, należy zapewnić odpowiedni moment dokręcania w zaciskach aparatury modułowej, co zapobiegnie przegrzewaniu się punktów styku. Przewód powinien być prowadzony w korytach lub rurach ochronnych, aby zapewnić mu ochronę przed uszkodzeniami mechanicznymi podczas eksploatacji budynku.

FAQ

• Czy przewód H07V-U 10 mm² można stosować bezpośrednio w ziemi? Nie, przewody typu DY (H07V-U) nie posiadają wzmocnionej powłoki zewnętrznej i nie są przeznaczone do bezpośredniego układania w ziemi. Do tego celu należy stosować kable typu YKY.
• Jaki jest dopuszczalny zakres temperatur pracy? Przewód jest przeznaczony do pracy w instalacjach stałych, gdzie temperatura otoczenia zazwyczaj mieści się w zakresie od -40°C do +70°C (przy pracy nieruchomej).
• Co oznacza skrót DY? Jest to polskie oznaczenie tradycyjne dla przewodu o żyłe miedzianej jednodrutowej (D) w izolacji polwinitowej (Y). Odpowiada on międzynarodowemu oznaczeniu H07V-U.
