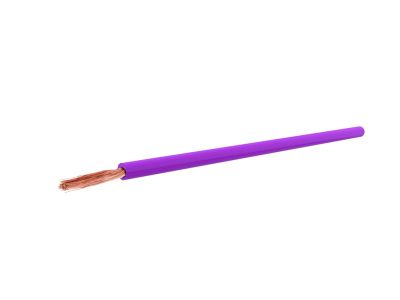

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V fioletowy KRĄŻEK | WCA2101E005DK0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K, znany również pod polskim oznaczeniem LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny wyprodukowany przez renomowaną firmę ELTRIM. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 1,5 mm², co pozwala na bezpieczne i stabilne przesyłanie energii w obwodach sterowniczych oraz sygnalizacyjnych. Konstrukcja oparta na miedzianej żyle wielodrutowej giętkiej (klasa 5) gwarantuje wyjątkową elastyczność, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach i korytach kablowych.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co czyni go uniwersalnym rozwiązaniem w instalacjach niskiego napięcia.
• Izolacja polwinitowa (PVC): Zastosowana powłoka V (polwinit) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Fioletowy kolor izolacji ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki i rozdzielnicach.
• Giętkość: Oznaczenie K (według normy zharmonizowanej) wskazuje na wysoką elastyczność żyły, co minimalizuje ryzyko pęknięć miedzi podczas wielokrotnego zginania.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Przewód spełnia wymagania dla napięć znamionowych 450/750V (oznaczenie 07). Izolacja PVC jest zgodna z normami dotyczącymi materiałów samogasnących, co podnosi poziom bezpieczeństwa przeciwpożarowego w obiektach budowlanych i przemysłowych.

Zastosowanie

Przewód H07V-K 1,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do:

• Okablowania wewnętrznego w szafach sterowniczych, rozdzielniach oraz urządzeniach elektrycznych.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w systemach oświetleniowych, gdzie dopuszczalne jest napięcie robocze do 1000 V prądu zmiennego (AC).
• Obwodów kontrolnych i sygnalizacyjnych w automatyce przemysłowej.
• Zasilania urządzeń przy napięciu stałym (DC) do 750V w stosunku do ziemi.

Ważna uwaga: Przewodów tych nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu LGY 1,5 mm² należy zwrócić uwagę na odpowiedni dobór końcówek tulejkowych, które są niezbędne przy zakańczaniu żył wielodrutowych w zaciskach śrubowych lub sprężynowych. Zastosowanie tulejek zapobiega rozwarstwianiu się drucików miedzianych i zapewnia optymalny styk elektryczny. Promień gięcia powinien być dostosowany do średnicy zewnętrznej przewodu, aby nie uszkodzić struktury izolacji. W przypadku układania w rurach instalacyjnych, należy unikać nadmiernego wypełnienia przekroju rury, co ułatwi ewentualną wymianę przewodu w przyszłości.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K w izolacji PVC przeznaczony jest głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznych musi być prowadzony w odpowiednich rurach osłonowych odpornych na promieniowanie UV.
• Jaki jest maksymalny prąd dla przekroju 1,5 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia, jednak standardowo przyjmuje się, że przekrój ten jest odpowiedni dla obwodów o prądzie znamionowym do 16A w typowych warunkach domowych i przemysłowych.
• Czy fioletowy kolor ma konkretne znaczenie techniczne? W automatyce kolory często definiują funkcję (np. obwody sterownicze AC lub DC), jednak fioletowy jest najczęściej wybierany dla ułatwienia separacji wizualnej konkretnych sekcji sterowania zgodnie z projektem instalacji.
